HES EX
Artikelnummer: 2D: 92.096 187.xxx; 3D: 92.096 319.xxx
- Alu-Gehäuse
- Edelstahlrolle Ø 50 mm
- Vorwarnung einstellbar
- ohne Rastung
Merkmale
KIEPE Schieflaufschalter Typ HES EX werden gemäß den An forderungen der EN 620 zur Schieflaufüberwachung von Förderbandanlagen eingesetzt. Sie dienen dem Schutz der Anlage vor Beschädigungen oder Zerstörung bei Bandschieflauf und werden paarweise auf beiden Seiten am Ober- oder Untertrum in gefährdeten Bereichen angeordnet. Die kugelgelagerte Betätigungsrolle aus legiertem Stahl und mit großem Rollendurchmesser ist widerstandsfähig gegen Verschleiß, der entsteht, wenn der laufende Gurt die Rolle berührt.Die KIEPE Schieflaufschalter Typ HES EX sind je Schaltertyp für den Einsatzbereich in explosionsfähiger Atmosphäre mit leitfähigem Staub, Gerätegruppe II, Kategorie 2 , in Zone 21 und 22 (Typ HES EX 2D) bzw. Kategorie 3, nur in Zone 22 (Typ HES EX 3D) geeignet.Der KIEPE Schieflaufschalter Typ HES EX ist konform zur ATEXRichtlinie 2014/34/EU und erfüllt die Schutzziele der Niederspannungsrichtlinie 2014/35/EU.KIEPE Schieflaufschalter Typ HES EX besitzen ein robustes Aluminiumgehäuse, sind mit 4 zwangsbetätigten Wechselkontakten mit Sprungfunktion ausgestattet und haben zwei einstellbare Schaltpunkte.
Hinweis:
Der Schieflaufschalter darf nur in Steuerkreisen eingesetzt werden.
Korrosiv
- Pulver
- Kies
- Geröll
Nicht korrosiv
- Pulver
- Kies
- Geröll
Der Schieflaufschalter Typ HES EX schaltet, wenn die Betätigungsrolle in Drehrichtung des Rollenhebels vom schieflaufenden Förderband angefahren und ausgelenkt wird. Der Rollenhebel aus Edelstahl ist kugelgelagert, daher kann er Querkräfte und Stöße besser aufnehmen.Der Schaltwinkel kann je Schaltkontakt durch eine einstellbare Nockenwalze eingestellt werden. Dadurch ist neben der Sicherheitsabschaltung auch eine Vorwarnung realisierbar. Bei korrektem Bandlauf stellt sich der Rollenhebel wieder selbsttätig zurück.
| Bezeichnung | Schieflaufschalter Typ HES EX |
|---|---|
| Betätigungsart | Bidirektional (zweiseitig wirkend) über Rollenhebel |
| Erfüllte Vorschriften | EN 60947-5-1; EN 60079-31; (EN IEC 60079-0) |
| Geeignet für | Steuerungen und Anlagen nach DIN EN 60204-1 |
| Gerätegruppe/ Gerätekategorie | II/ 2D, 3D; brennbarer, leitfähiger Staub |
|---|---|
| Zündschutzart | Schutz durch Gehäuse |
| für Zone 21,22 HES EX II 2D | EX II 2D Ex tb IIIC T85°C Db IP67 |
| für Zone 22 HES EX II 3D | EX II 3D Ex tc IIIC T85°C Dc IP67 |
| Zertifikate | EPS 12 ATEX 1 479 X, IECEx EPS 14.0040X |
| Gehäuse | Aluminium |
|---|---|
| Beschichtung | PU 2K - Lack; Gehäuse gelb (RAL 1004), Auslösehebel rot (RAL 3000), Rückstellhebel blau (RAL 5010) |
| Rollenhebel | Edelstahl ∅ 50 mm, Rolle: kugelgelagert, leitend |
| Auslenkung Rollenhebel (max.) | +/- 75° |

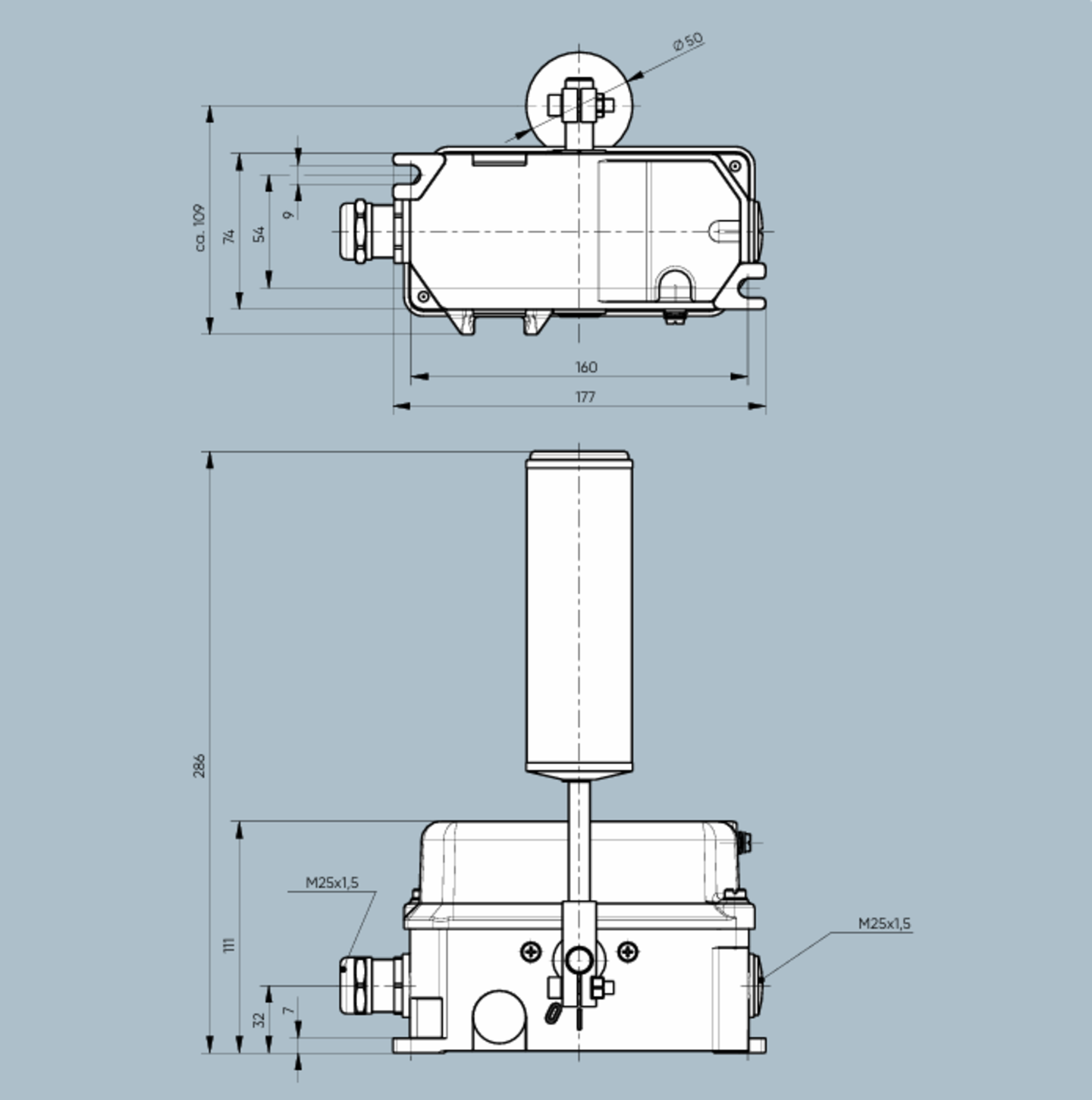

| Befestigung | 2 x M8 |
| Gewicht | 2,1 kg |
| Schaltysystem | bis zu 4 Wechsler (Sprungschalter), zwangsöffnend |
|---|---|

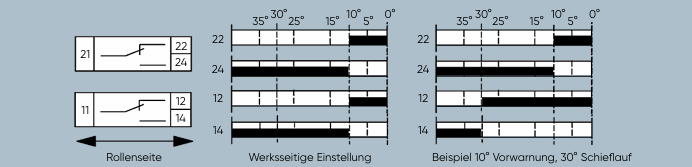

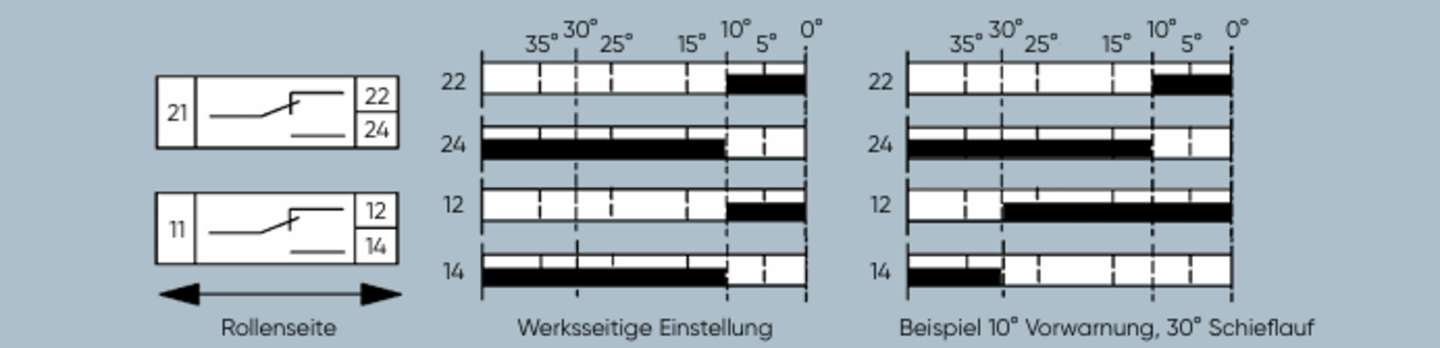

| Schaltbereich | 2.5°…12.5° und 15°…35°, einstellbar (werksseitig 10°) |
| Leitungseinführung | 2 x M25 x 1,5; mit roter Transportsicherung verschlossen (1x Kabelverschraubung; Dichtbereich Ø 10mm bis Ø 17mm; 1x Verschlussschraube) |
| Gebrauchskategorie | AC-15: 230V ; 1,5A DC-13: 60V; 0,5A DC-13: 24V; 2A |
| Anschlussleitungsquerschnitt (max.) | 2,5 mm2 |
| Schutzleiteranschluss | Schutzklasse I: Schutzerdung |
| Potenzialausgleichsanschluss | Gehäuse/ Deckel |
| Bemessungsisolationsspannung Ui | 250 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 2,5 kV, Überspannungskategorie II, Verschmutzungsgrad 3 |
| Thermischer Dauerstrom lth | 6 A |
| Gültig nur für Busmodul Standard Varianten: | |
|---|---|
| Versorgungsspannung | 8.2 V |
| Stromaufnahme (max.) | 70 mA |
| Zulässige Umgebungstemperatur | –25 °C …+70 °C |
|---|---|
| Erweiterter Umgebungstemperaturbereich | –40 °C …+70 °C (Typen HES EX 7xx) |
| Gehäuseschutzart (nach EN 60529) | IP 67 |
| Zuverlässigkeit bei AC-15 230V, 1.5 A | > 30.000 Betätigungen |
|---|

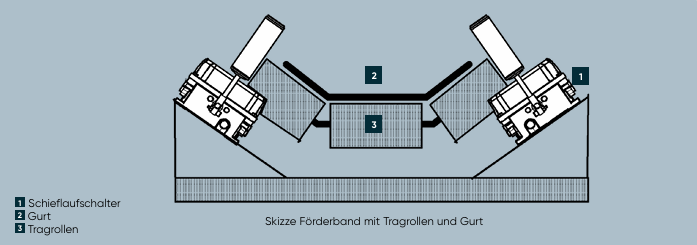

Der Schieflaufschalter vom Typ HES EX 1 wird mit je 2 M8 Schrauben auf einer Unterkonstruktion in Einbaulage befestigt. Bei einem Schieflauf darf der Gurt 2 die Führungsrollen 3 nicht verlassen. Die Betätigungsrolle des Rollenhebels sollte bei Schiefl auf vorzugsweise senkrecht vom Gurt 2 angefahren werden. Bei normalem Betrieb wird die Betätigungsrolle des Schieflaufschalters nicht berührt. Der Rollenhebel ist austauschbar und kann auf der Schalterachse frei fixiert werden. Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.
Wichtiger Hinweis:
Zum Schutz vor elektrostatischer Entladung ist der HES EX mit leitfähigen Verbindungen und einem externen Potentialausgleichsanschluss versehen, an den eine mind. 4 mm2 Potentialausgleichsleitung unmittelbar an der Anlage angeschlossen werden muss. Alle Potentialausgleichsverbindungen müssen gemäß Betriebs anleitung regelmäßig geprüft werden.
Varianten
| Name | Bestellnr. | Gewicht | Zulassungen | ATEX Zone | Kontakte Ö S W |
|---|---|---|---|---|---|
| HES EX 011 2D | 92.096 187.011 | 2.2 kg / 1 Stück | ATEX , IEC Ex | 21 & 22 EX II 2D | 2 (Au) |
| HES EX 011 3D | 92.096 319.011 | 2.1 kg / 1 Stück | ATEX , IEC Ex | 22 EX II 3D | 2 (Au) |
