SEL EX

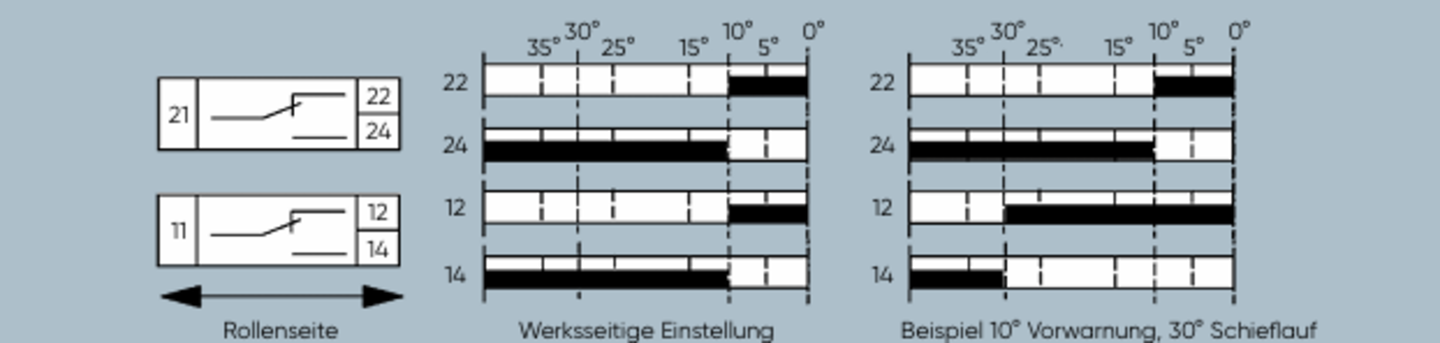

KIEPE Schieflaufschalter Typ SEL EX werden gemäß den Anforderungen der EN 620 zur Schieflaufüberwachung von Förderbandanlagen eingesetzt. Sie dienen dem Schutz der Anlage vor Beschädigungen oder Zerstörung bei Bandschief lauf und werden paarweise auf beiden Seiten am Ober- oder Untertrum in gefährdeten Bereichen angeordnet. Die kugelge lagerte Betätigungsrolle aus legiertem Stahl und mit großem Rollendurchmesser ist widerstandsfähig gegen Verschleiß, der entsteht, wenn der laufende Gurt die Rolle berührt. Die KIEPE Schieflaufschalter Typ SEL EX sind je Schaltertyp für den Einsatzbereich in explosionsfähiger Atmosphäre mit leitfähigem Staub, Gerätegruppe II, Kategorie 2 , in Zone 21 und 22 (Typ SEL EX 2D) bzw. Kategorie 3, nur in Zone 22 (Typ SEL EX 3D) geeignet. Der KIEPE Schieflaufschalter Typ SEL EX ist konform zur ATEX Richtlinie 2014/34/EU und erfüllt die Schutzziele der Nieder- spannungsrichtlinie 2014/35/EU sowie IECEx. KIEPE Schieflaufschalter Typ SEL EX besitzen ein robustes Graugussgehäuse, sind mit bis zu 4 zwangsbetätigten Wechselkontakten mit Sprungfunktion ausgestattet und haben zwei einstellbare Schaltpunkte.

 Hinweis:                                                                                                                                                                                                                Der Schieflaufschalter darf nur in Steuerkreisen eingesetzt werden.

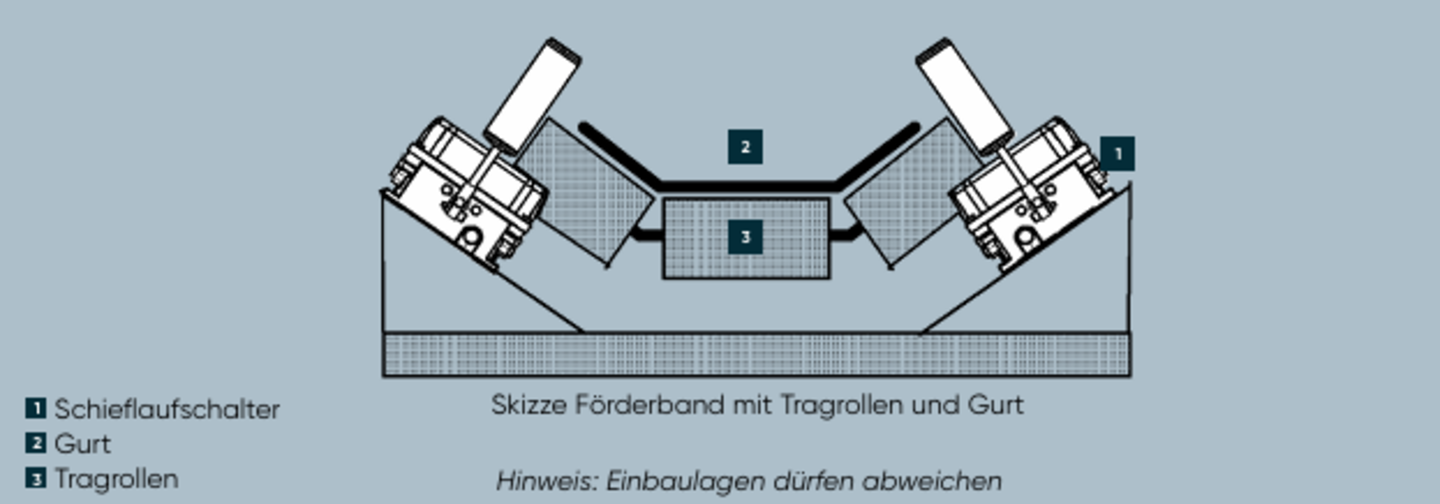

Der Schieflaufschalter vom Typ SEL EX 1 wird mit je 2 M10 Schrauben auf einer Unterkonstruktion in Einbaulage befestigt. Bei einem Schieflauf darf der Gurt 2 die Führungsrollen 3 nicht verlassen. Die Betätigungsrolle des Rollenhebels sollte bei Schieflauf vorzugsweise senkrecht vom Gurt 2 angefahren werden. Bei normalem Betrieb wird die Betätigungsrolle des Schieflaufschalters nicht berührt. Der Rollenhebel ist aus tauschbar und kann auf der Schalterachse frei fixiert werden. Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente. MONTAGESCHEMA 1 Schieflaufschalter 2 Gurt 3 Tragrollen Wichtiger

Hinweis:                                                                                                                                                                                                                     Zum Schutz vor elektrostatischer Entladung ist der SEL EX mit leitfähigen Verbindungen und externen Potentialausgleichsanschlüssen versehen, an den eine mind. 4 mm2 Potentialausgleichsleitung unmittelbar an der Anlage angeschlossen werden muss. Alle Potentialausgleichsverbindungen müssen gemäß Betriebsanleitung regelmäßig geprüft werden.
