REL EX

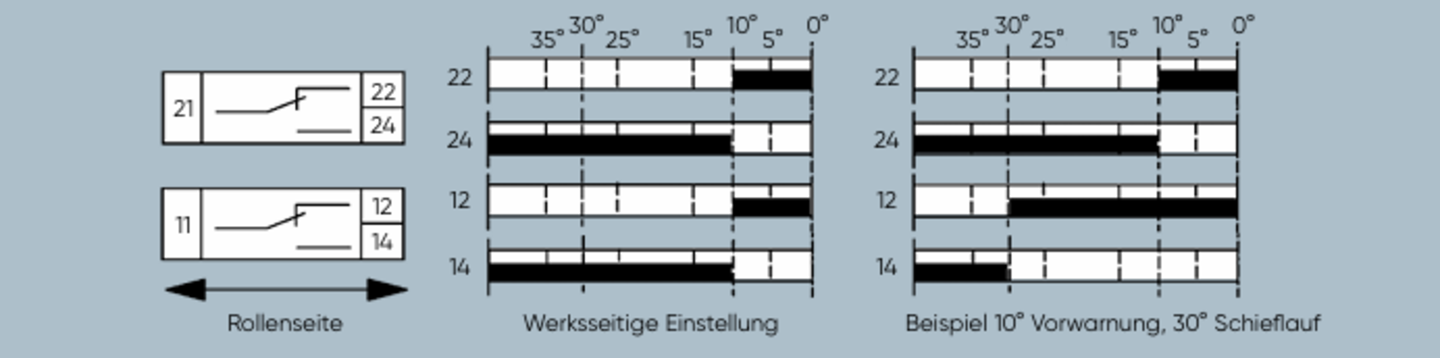

Die Rollenhebel-Endschalter REL EX werden zur Endlagenüberwachung von beweglichen Maschinenteilen eingesetzt. Durch mind. zwei Schaltpunkte kann ein Signal für eine Vorwarnung verwendet werden. Die Rollenhebel-Endschalter REL EX eignen sich für den Einsatz in Transport-, Förder-, Verlade- und Mischanlagen für schwere Schüttgüter und sind für den Einsatz in ortsfesten Anlagen in salzhaltiger Atmosphäre bestimmt. In der Einbauposition werden sie einseitig angefahren. (Varianten mit beidseitiger Endlagenerkennung auf Anfrage) Die KIEPE Endschalter Typ REL EX sind je Schaltertyp für den Einsatzbereich in explosionsfähiger Atmosphäre mit leitfähigem Staub, Gerätegruppe II, Kategorie 2 , in Zone 21 und 22 (Typ REL EX 2D) bzw. Kategorie 3, nur in Zone 22 (Typ REL EX 3D) geeignet. Der KIEPE Endschalter Typ REL EX ist konform zur ATEX Richtlinie 2014/34/EU und erfüllt die Schutzziele der Niederspannungsrichtlinie 2014/35/EU sowie IECEx. KIEPE Schalter Typ REL EX besitzen ein robustes Graugussgehäuse, sind mit bis zu 4 zwangsbetätigten Wechselkontakten mit Sprungfunktion ausgestattet und haben zwei einstellbare Schaltpunkte.

 Hinweis:                                                                                                                                                                                                                Der Endschalter darf nur in Steuerkreisen eingesetzt werden.

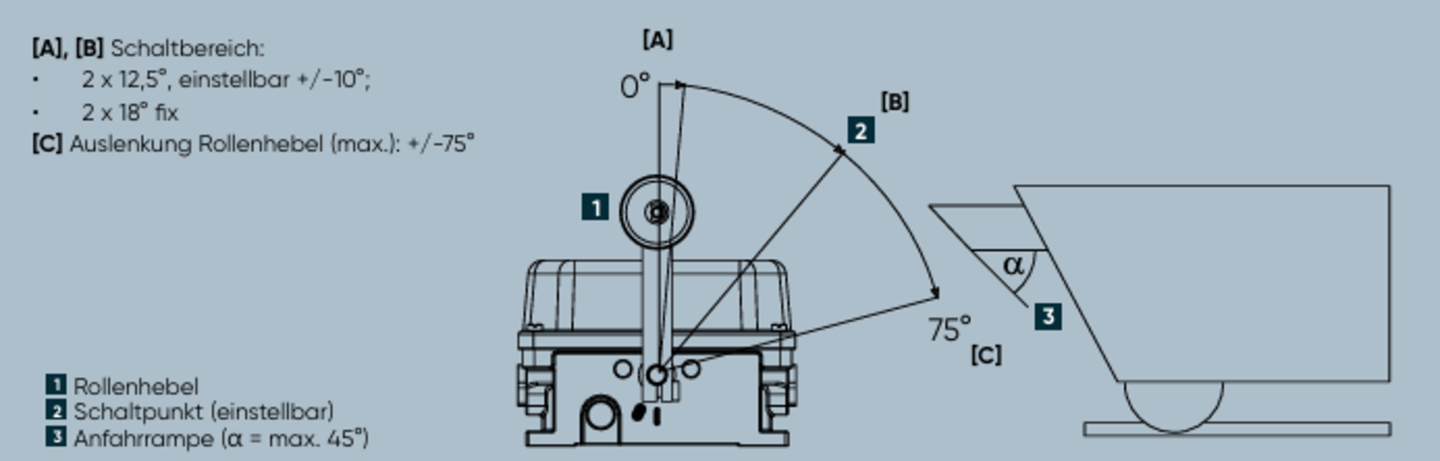

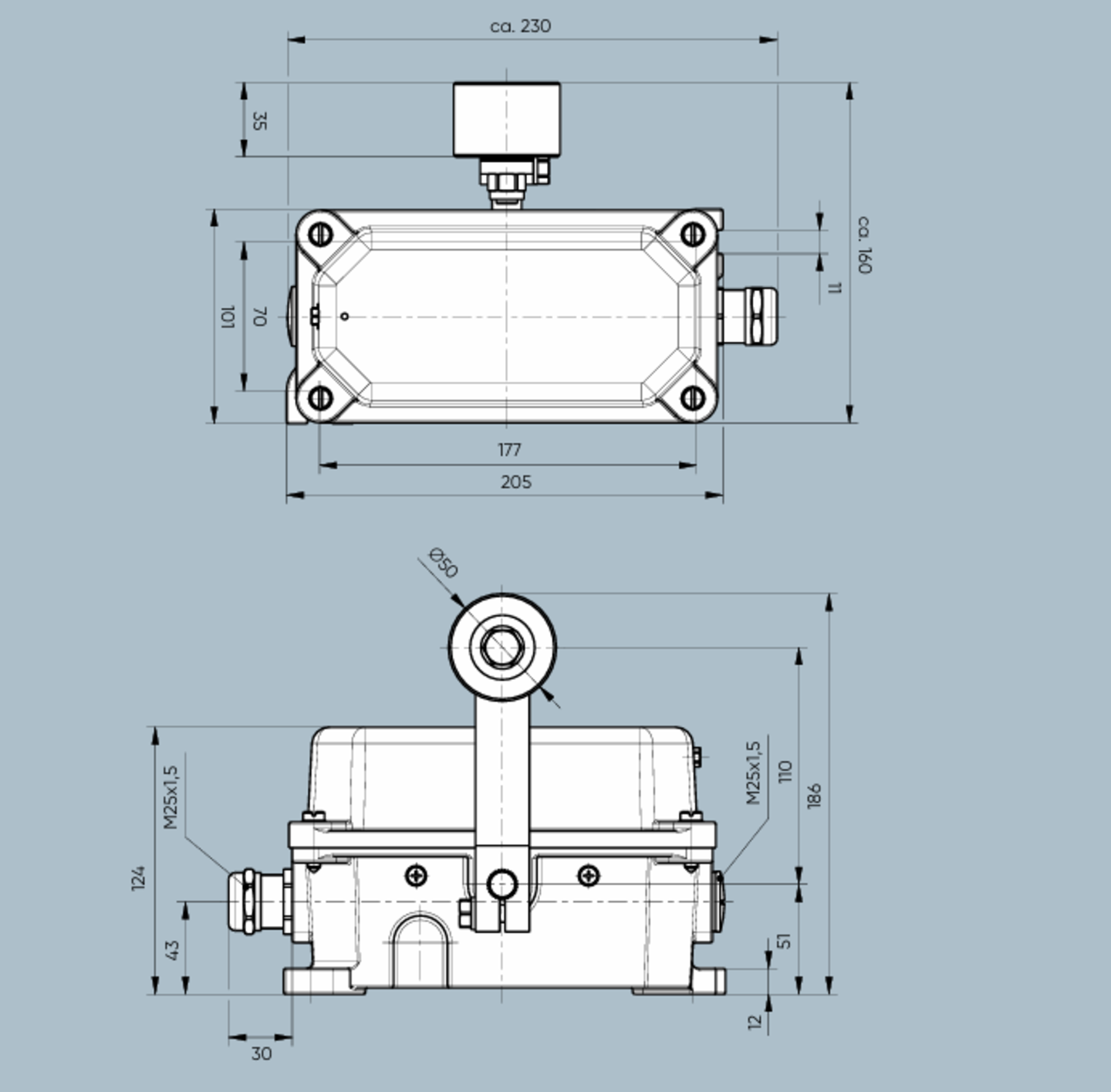

Der Endschalter REL EX 1 wird mit 2 M10 Schrauben auf der Unterkonstruktion befestigt. In der Einbauposition wird er durch bewegliche Maschinenteile angefahren. Der Anfahrwinkel der Schaltgeometrie darf 45° nicht überschreiten. 3 Der Hebel ist austauschbar und kann in den Drehrichtungen auf der Schalterachse frei fixiert werden. Die Schaltpunkte sind einstellbar. 2 Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.

Hinweis:                                                                                                                                                                                                                 Die roten Transportsicherungen müssen vollständig entfernt und durch die mitgelieferten Verschraubungen ersetzt werden. Zum Schutz vor elektrostatischer Entladung ist der REL EX mit leitfähigen Verbindungen und externen Potentialausgleichsanschlüssen versehen, an den eine mind. 4 mm2 Potentialausgleichsleitung unmittelbar an der Anlage angeschlossen werden muss. Alle Potentialausgleichsverbindungen müssen gemäß Betriebsanleitung regelmäßig geprüft werden.
