SLR EX

Merkmale

Die Rollenhebel-Endschalter SLR EX werden zur Endlagenüberwachung von beweglichen Maschinenteilen eingesetzt. Durch mind. zwei Schaltpunkte kann ein Signal für eine Vorwarnung verwendet werden. Die Rollenhebel-Endschalter SLR EX eignen sich für den Einsatz in Transport-, Förder-, Verlade- und Mischanlagen für Schüttgüter und sind für den Einsatz in ortsfesten Anlagen bestimmt. In der Einbauposition werden sie einseitig angefahren. Die KIEPE Endschalter Typ SLR EX sind je Schaltertyp für den Einsatzbereich in explosionsfähiger Atmosphäre mit leitfähigem Staub, Gerätegruppe II, Kategorie 2 , in Zone 21 und 22 (Typ SLR EX 2D) bzw. Kategorie 3, nur in Zone 22 (Typ SLR EX 3D) geeignet. Der KIEPE Endschalter Typ SLR EX ist konform zur ATEX Richtlinie 2014/34/EU und erfüllt die Schutzziele der Niederspannungsrichtlinie 2014/35/EU sowie IECEx. KIEPE Schalter Typ SLR EX besitzen ein robustes Duroplast-Gehäuse, sind mit bis zu 4 zwangsbetätigten Wechselkontakten mit Sprungfunktion ausgestattet und haben zwei einstellbare Schaltpunkte.

Hinweis: Der Endschalter darf nur in Steuerkreisen eingesetzt werden.

Korrosiv

Pulver
Kies
Geröll

Nicht korrosiv

Pulver
Kies
Geröll

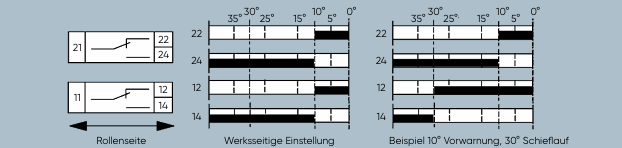

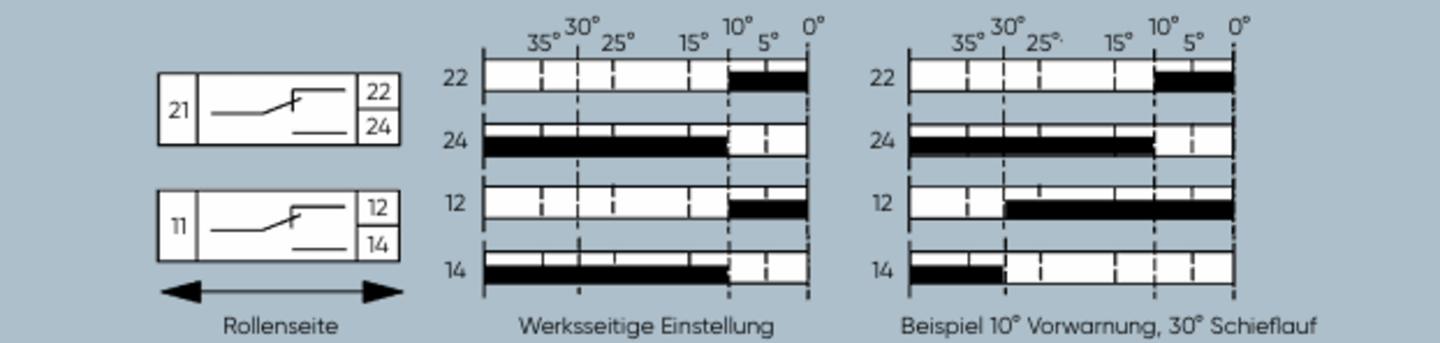

Der Endschalter Typ SLR EX schaltet, wenn die Betätigungsrolle in Drehrichtung des Rollenhebels vom Maschinenteil angefahren und ausgelenkt wird. Der Schaltwinkel kann je Schaltkontakt durch eine einstellbare Nockenwalze eingestellt werden. Dadurch ist neben der Sicherheitsabschaltung auch eine Vor warnung realisierbar. Bei Rückstellung des Maschinenteils stellt sich der Rollenhebel wieder selbsttätig zurück.

Bezeichnung	Endschalter Typ SLR EX
Betätigungsart	Bidirektional (zweiseitig wirkend) über Rollenhebel
Erfüllte Vorschriften	EN 60947-5-1; EN IEC 60079-31; (EN IEC 60079-0)
Geeignet für	Steuerungen und Anlagen nach DIN EN 60204-1

Allgemeines

Gerätegruppe / Gerätekategorie	II / 2D, 3D; brennbarer, leitfähiger Staub
Zündschutzart	Schutz durch Gehäuse
für Zone 21, 22 SLR EX II 2D	II 2D Ex tb IIIC T85°C Db IP67
für Zone 22 SLR EX II 3D	II 3D Ex tc IIIC T85°C Dc IP67
Zertifikate	EPS 12 ATEX 1 479 X, IECEx EPS 14.0040X

ATEX/IECEx

Gehäuse	Duroplast
Farbe	Gehäuse gelb (ähnlich RAL 1004)
Rollenhebel	Messing, Rolle: ∅ 50mm
Auslenkung Rollenhebel (max.)	+/- 75°
Befestigung	4 x M8
Gewicht	2.2kg

Mechanik

Schaltsystem (max.)	4 Wechsler (Sprungschalter) zwangsöffnend
Schaltbereich	2x 12,5°, einstellbar +/-10° 2x 18°, fix
Leitungseinführung	2 x M25 x 1,5; mit roter Transportsicherung verschlossen (1x Kabelverschraubung; Dichtbereich Ø 10mm bis Ø 17mm; 1x Verschlussschraube)
Gebrauchskategorie	AC-15: 230V ; 1,5A DC-13: 60V; 0.5A DC-13: 24V; 2A
Anschlussleitungsquerschnitt (max.)	2.5 mm2
Schutzleiteranschluss	Schutzklasse II: Schutzisolierung
Potentialausgleichsanschluss	am Hebel
Bemessungsisolationsspannung Ui	250 V
Bemessungsstoßspannungsfestigkeit Uimp	2,5 kV, Überspannungskategorie II, Verschmutzungsgrad 3
Thermischer Dauerstrom Ith	6 A

Elektrik

Zulässige Umgebungstemperatur	–25 °C …+60 °C
Gehäuseschutzart (nach EN 60529)	IP 65 / IP 67

Umweltbedingungen gemäß DIN EN 60947-5-5

Zuverlässigkeit bei AC-15 230V, 1.5 A	> 30.000 Betätigungen

Zuverlässigkeit

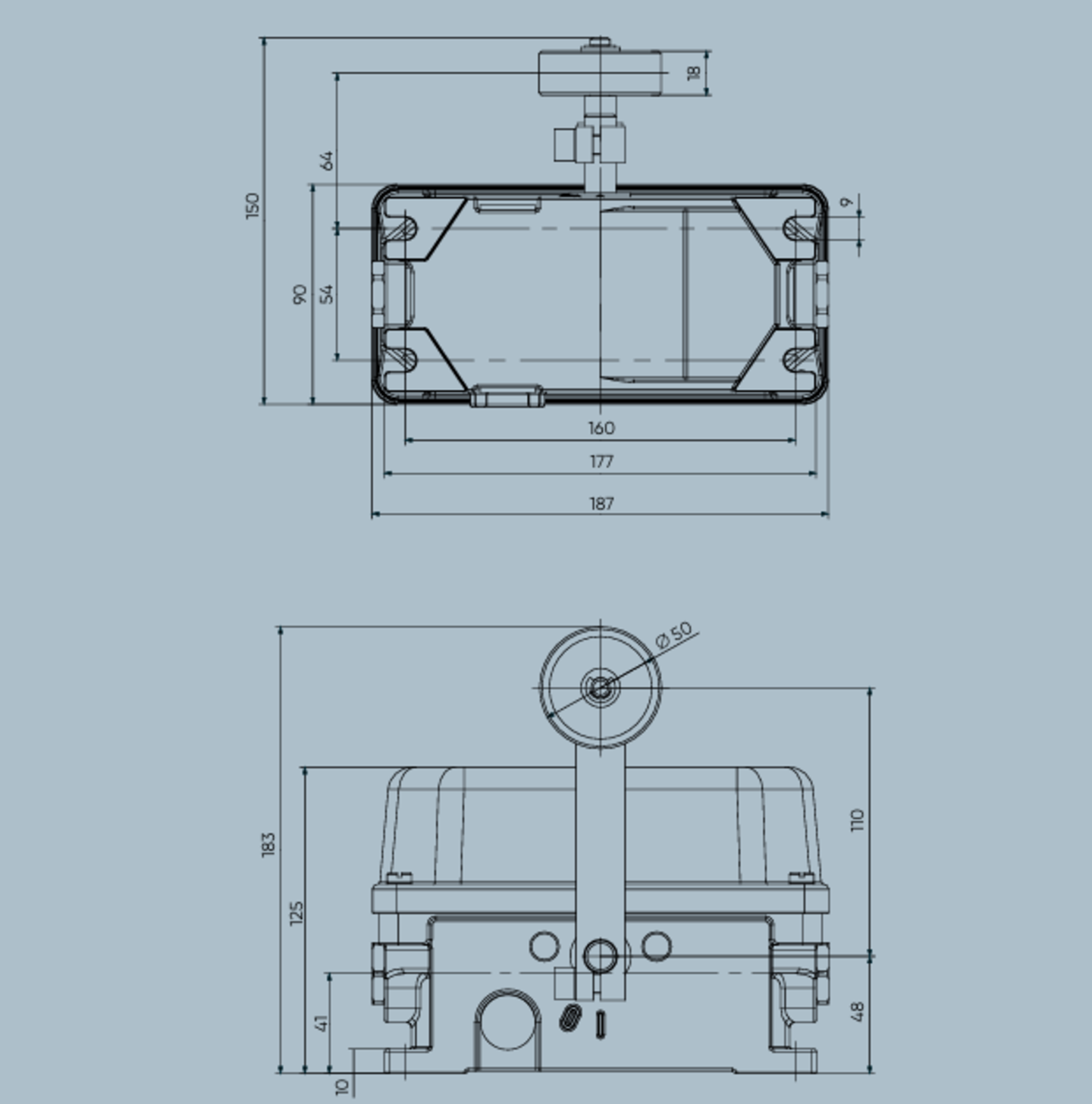

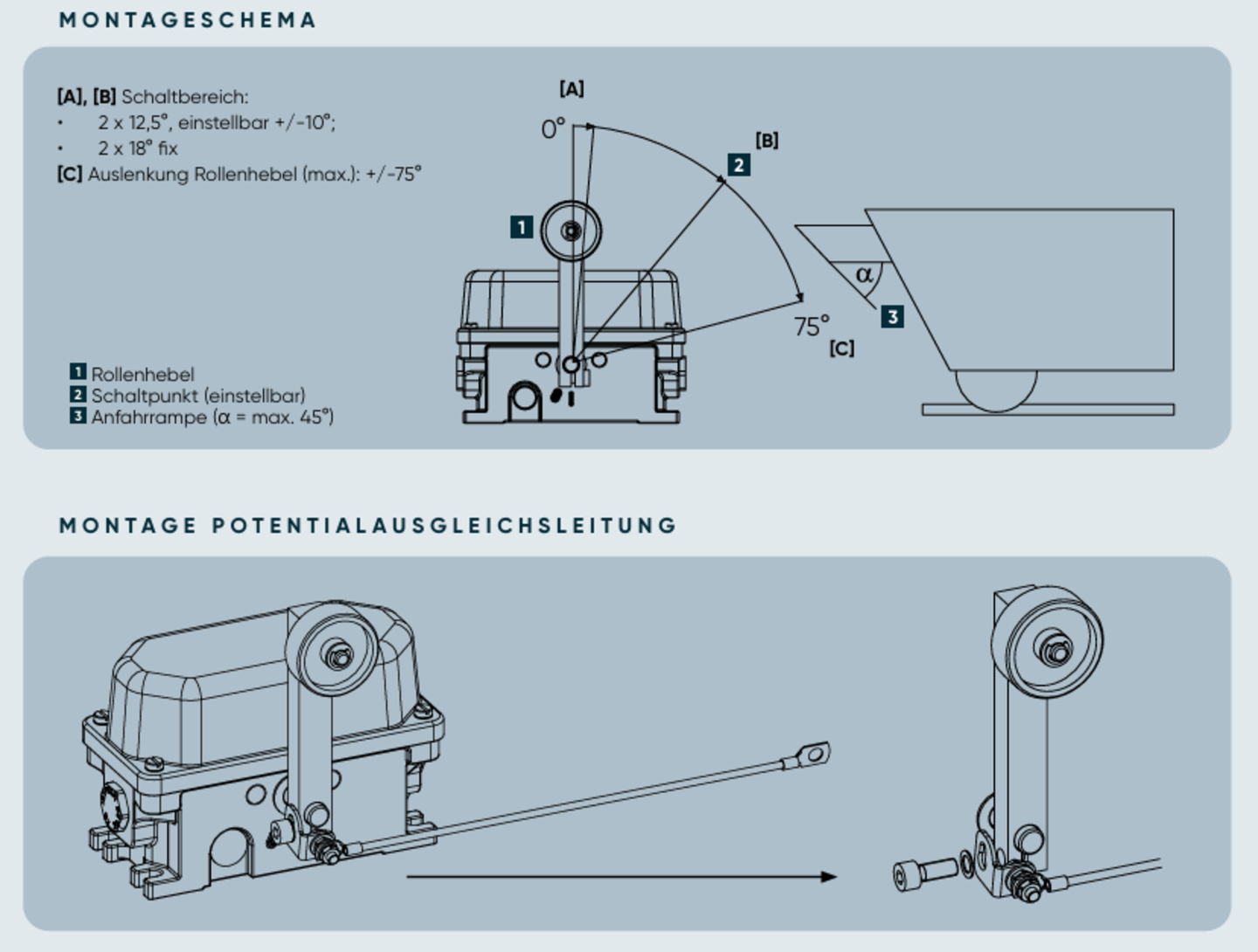

Der Endschalter SLR EX 1 wird mit 4 M8 Schrauben auf der Unterkonsturkion befestigt. In der Einbauposition wird er durch bewegliche Maschinenteile angefahren. Der Anfahrwinkel der Schaltgeometrie darf 45° nicht überschreiten. 3 Der Hebel ist austauschbar und kann in den Drehrichtungen auf der Schalterachse frei fixiert werden. Die Schaltpunkte sind einstellbar. 2 Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.

Wichtiger Hinweis: Zum Schutz vor elektrostatischer Entladung muss der Rollenhebel des SLR EX mit einer mind. 4 mm2 Potentialausgleichsleitung angeschlossen werden. Die Potentialausgleichsleitung ist im Lieferumfang enthalten. Alle Potentialausgleichsverbindungen müssen gemäß Betriebsanleitung regelmäßig geprüft werden.
