HEN EX
Artikelnummer: 2D: 91.096 190.xxx; 3D: 91.096.300.xxx
- Alu-Gehäuse
- Installation für 2 x 50m
- Rückstellhebel
Merkmale
Kiepe Seilzugnotschalter Typ HEN EX werden gemäß den Anforderungen der EN 620 sowie BGI 710 und in Übereinstimmung mit der DIN EN ISO 13850 als beidseitig zu betätigende NotHalt-Geräte als ergänzende Schutzmaßnahme an Gurtförderanlagen eingesetzt. Die Geräte sind für den Außeneinsatz und bei großen Änderungen der Umgebungstemperatur geeignet. Mit dem funktional abgestimmten Reißleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 2 x 125 m ausgelöst werden.Sie sind je Schaltertyp für den Einsatzbereich in explosionsfähiger Atmosphäre mit leitfähigem Staub, Gerätegruppe II, Kategorie 2 und 3, in Zone 21 und 22 (Typ HEN EX 2D) bzw. Kategorie 3, nur in Zone 22 (Typ HEN EX 3D) geeignet.Kiepe Seilzugnotschalter Typ HEN EX sind konform zur ATEXRichtlinie 2014/34/EU und Maschinenrichtlinie 2006/42/EG.Sie dürfen nur in Steuerstromkreisen eingesetzt werden. Im HEN EX-Aluminium-Gehäuse ist Platz für bis zu 3 gleichzeitig schaltende Öffner- und Schließerkontakte. Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen können die Seilzugnotschalter Typ HEN EX in Sicherheitskreisen gemäß DIN EN ISO 13849 bis Performance Level d (PLd) eingesetzt werden.
Hinweis: Diese Seilzugnotschalter dürfen nur entsprechend ihrer Kennzeichnung verwendet werden.
Korrosiv
- Pulver
- Kies
- Geröll
Nicht korrosiv
- Pulver
- Kies
- Geröll

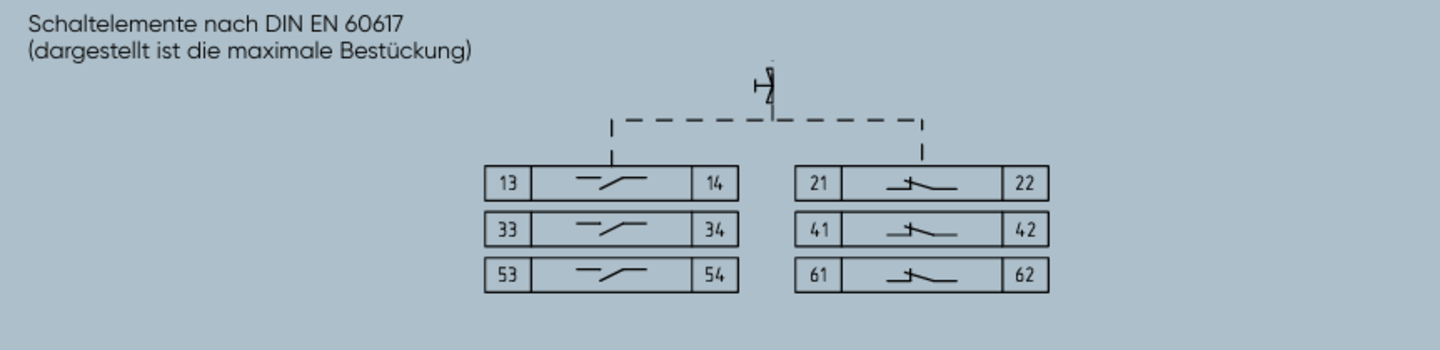

Die Betätigung des Seilzugnotschalters erfolgt mittels Reißleine 1 ,die am roten Auslösehebel beidseitig symmetrisch angeschlossen wird. Die Schalteinrichtung desSeilzugnotschalters wirkt formschlüssig und wird durch eine Sprungfunktion unterstützt. Dabei werden bis zu drei Schließer- und Öffnerkontakte gleichzeitig betätigt und es kann einKreuzvergleich der Kontakte von einer externen Steuerung durchgeführt werden. Das Not-Halt-Signal wird nach dem Ruhestromprinzip mit zwangsbetätigten Öffnern ausgeführt. Nach dem Auslösen der Not-Halt-Funktion verriegelt die Schalteinrichtung in der Ausschaltstellung „0“. Durch Betätigung des Rückstellhebels in Schaltposition „1“ sind die Schaltkontakte wieder aktiv und die Förderanlage wird für das Wiedereinschalten vorbereitet.
Hinweis: Die Rückstellung des Seilzugnotschalters darf kein Anlaufen der Förderanlage bewirken.
| Bezeichnung | Seilzugschalter Typ HEN EX Not-Halt-Gerät mit Verrastfunktion |
|---|---|
| Betätigungsart | Bidirektional (zweiseitig wirkend) |
| Erfüllte Vorschriften | EN 60947-5-5; EN 60079-31; (EN IEC 60079-0) |
| Geeignet für | Steuerungen und Anlagen nach DIN EN 60204-1 |
| Gerätegruppe/Gerätekategorie | II / 2D, 3D; brennbarer, leitfähiger Staub |
|---|---|
| Zündschutzart | Schutz durch Gehäuse |
| für Zone 21, 22 HEN EX II 2D | II 2D Ex tb IIIC T85°C Db IP67 |
| für Zone 22 HEN EX II 3D | II 3D Ex tc IIIC T85°C Dc IP67 |
| Zertifikate | EPS 12 ATEX 1 479 X, IECEx EPS 14.0040X |
| Gehäuse | Aluminium |
|---|---|
| Beschichtung | PU 2K - Lack Gehäuse gelb (RAL 1004), Auslösehebel rot (RAL 3000), Rückstellhebel blau (RAL 5010) |

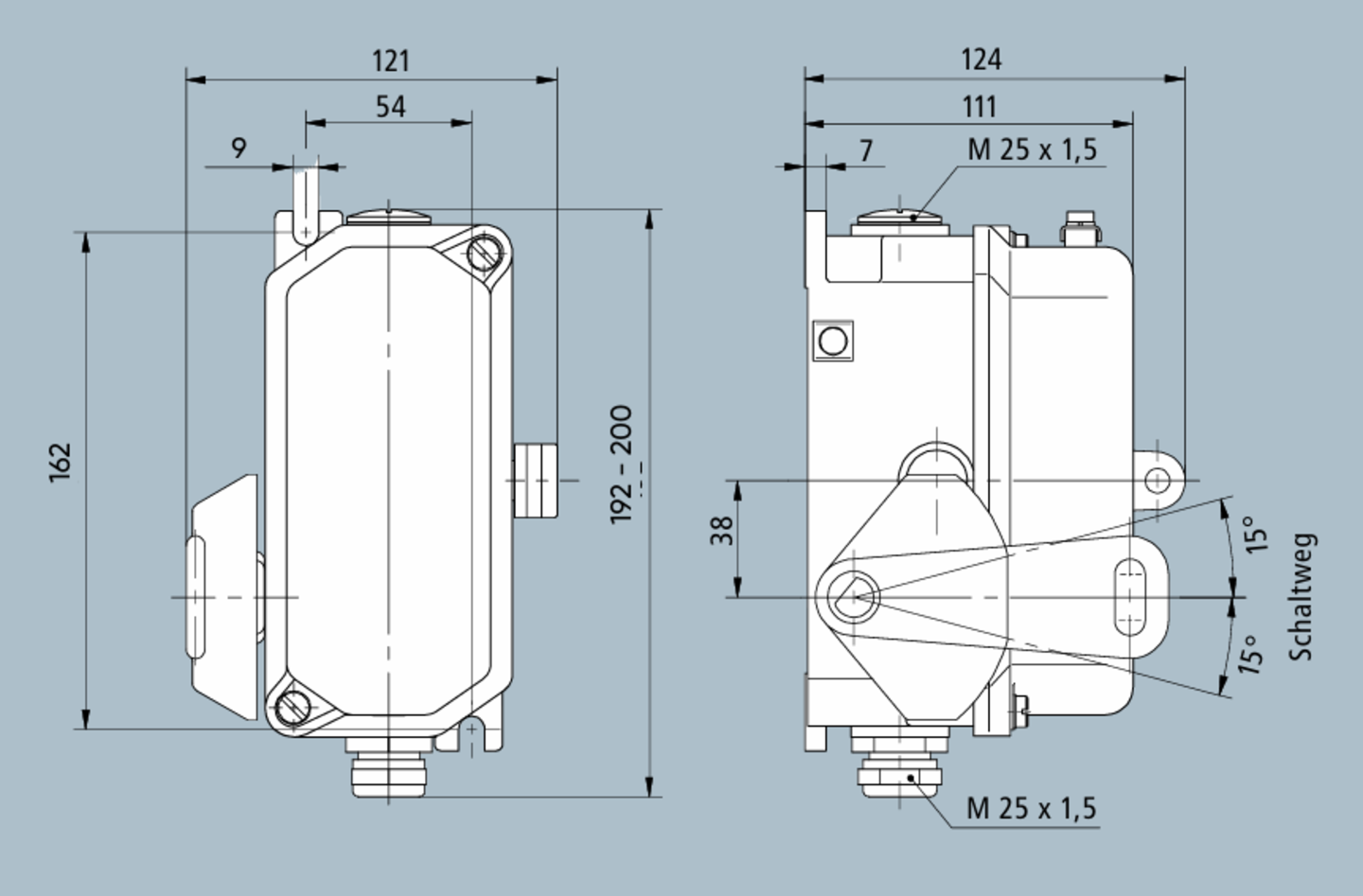

| Befestigung | 2 x M8 |
| Installationslänge der Reißleine | 2 x 50m (typisch), 2 x 125m möglich |
| Betätigungskraft | 30 N ± 10 N |
| Gewicht | 2,0 kg |
| Schaltsystem | bis zu 3 Schließer- und 3 Öffnerkontakte; zwangsöffnend (gemäß EN 60947-5-1) |
|---|---|
| Leitungseinführung | 2 x M25 x 1,5; mit roter Transportsicherung verschlossen (1x Kabelverschraubung; Dichtbereich Ø 10mm bis Ø 17mm; 1x Verschlussschraube) |
| Gebrauchskategorie | AC-15: 230 V / 6 A DC-13: 125 V / 0,8 A DC-13: 24 V / 2 A |
| Anschlussleitungsquerschnitt (max.) | 2,5 mm2 |
| Schutzleiteranschluss | Schutzklasse I: Schutzerdung |
| Bemessungsisolationsspannung Ui | 400V |
| Bemessungsstoßspannungsfestigkeit Uimp | 2,5 kV, Verschmutzungsgrad 3 |
| Thermischer Dauerstrom Ith | 16 A |
| Zulässige Umgebungstemperatur | –25 °C …+70 °C |
|---|---|
| Erweiterter Umgebungstemperaturbereich | –40 °C …+70 °C (Typen HEN EX 7xx) |
| Gehäuseschutzart (nach EN 60529) | IP 67 |
| Sicherheitsklassifizierung (abhängig von Systemarchitektur) | DIN EN ISO 13849 -1 (bis PLd) DIN EN 62061 (bis SIL 2) |
|---|---|
| Elektrische Zuverlässigkeit | bei DC-13: 24 V / 2 A B10d > 396.000 Zyklen bei AC-15: 230 V / 6 A B10d > 396.000 Zyklen |
| Mechanische Zuverlässigkeit | > 50.000 Betätigungen |

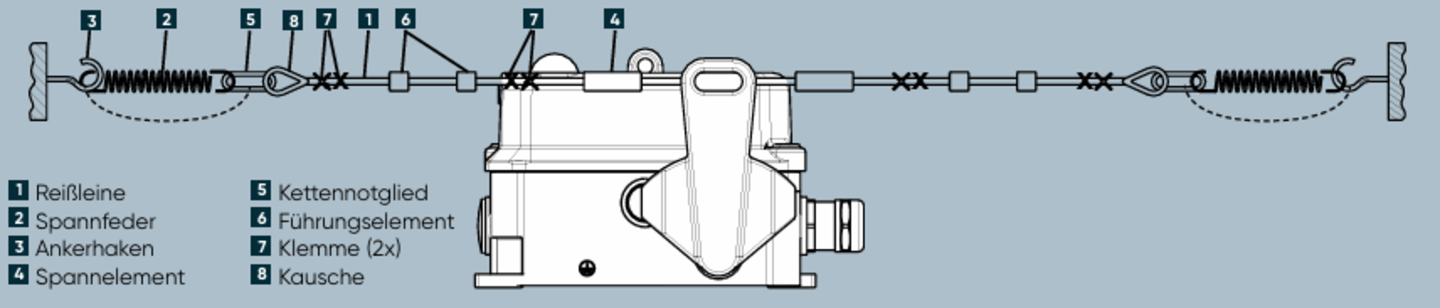

Seilzugnotschalter vom Typ HEN EX werden mit je 2 M8 Schrauben auf der Unterkonstruktion in Einbaulage mittig zwischen den Ankerhaken 3 des Reißleinensystems (siehe Montageschema) befestigt. Die Reißleine 1 wird mit Spannfedern 2 zwischen den Ankerhaken 3 gespannt und am Auslösehebel befestigt. Nach der Justage der Spannfedern 2 müssen Betätigungskraft und Betätigungsweg zum Auslösen des Schalters auf Übereinstimmung mit den vorgeschriebenen Anforderungen geprüft und eingehalten werden. 1 Reißleine 2 Spannfeder 3 Ankerhaken 4 SpannelementDer elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene, ATEX-zugelassene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.
Hinweis: Die Zugfedern sind für Seilsysteme mit Kiepe-Geräten bei empfohlenen Temperaturänderungen in einer geraden Installation ausgelegt. Abweichungen davon können eine andere Federkonstruktion oder eine angepasste Federspannung zur Drahtbrucherkennung erforderlich machen.
Varianten
| Name | Bestellnr. | Gewicht | Zulassungen | ATEX Zone | Kontakte Ö S W |
|---|---|---|---|---|---|
| HEN EX 001 2D | 91.096.190.001 | 1.6 kg / 1 Stück | ATEX , IEC Ex | 21 & 22 EX II 2D | 1 1 |
| HEN EX 002 2D | 91.096 190.002 | 1.6 kg / 1 Stück | ATEX , IEC Ex | 21 & 22 EX II 2D | 2 2 |
| HEN EX 003 2D | 91.096 190.003 | 1.7 kg / 1 Stück | ATEX , IEC Ex | 21 & 22 EX II 2D | 3 3 |
| HEN EX 702 2D (-40°C) | 91.096 190.702 | 1.6 kg / 1 Stück | ATEX , IEC Ex | 21 & 22 EX II 2D | 2 2 |
| HEN EX 001 3D | 91.096 300.001 | 1.6 kg / 1 Stück | ATEX , IEC Ex | 22 EX II 3D | 1 1 |
| HEN EX 002 3D | 91.096 300.002 | 1.7 kg / 1 Stück | ATEX , IEC Ex | 22 EX II 3D | 2 2 |
| HEN EX 702 3D (-40°C) | 91.096 300.702 | 1.7 kg / 1 Stück | ATEX , IEC Ex | 22 EX II 3D | 2 2 |
