NTS EX

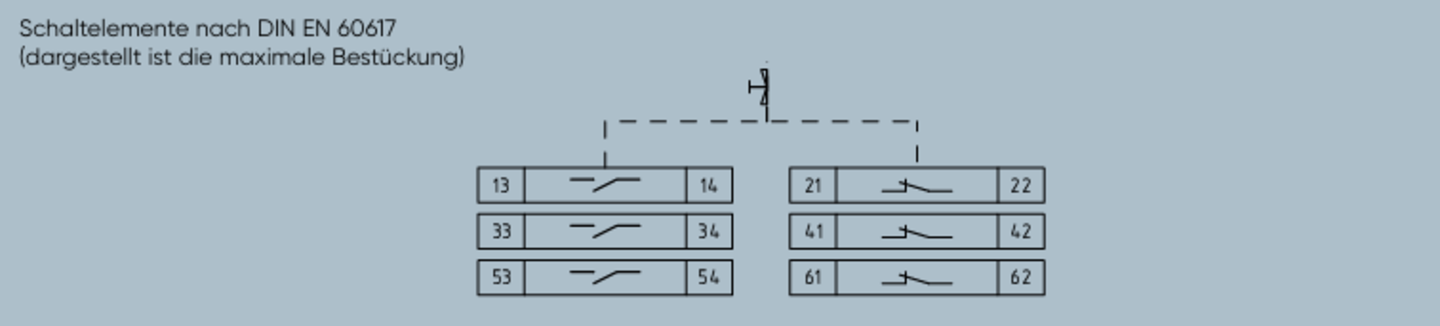

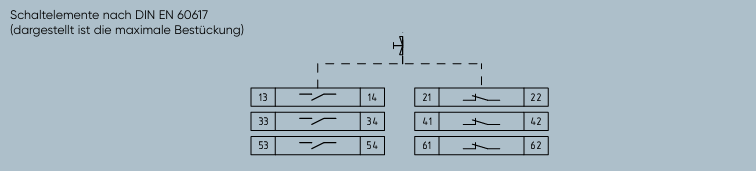

Kiepe Seilzugnotschalter Typ NTS EX werden gemäß den Anforderungen der EN 620 sowie BGI 710 und in Übereinstimmung mit der DIN EN ISO 13850 als beidseitig zu betätigende NotHalt-Geräte als ergänzende Schutzmaßnahme an Gurtförderanlagen eingesetzt. Die Geräte sind für den Außeneinsatz und bei großen Änderungen der Umgebungstemperatur geeignet. Mit dem funktional abgestimmten Reißleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 2 x 100 m ausgelöst werden.Sie sind je Schaltertyp für den Einsatzbereich in explosionsfähiger Atmosphäre mit leitfähigem Staub, Gerätegruppe II, Kategorie 2 und 3, in Zone 21 und 22 (Typ NTS EX 2D) bzw. Kategorie 3, nur in Zone 22 (Typ NTS EX 3D) geeignet. Kiepe Seilzugnotschalter Typ NTS EX sind konform zur ATEXRichtlinie 2014/34/EU und Maschinenrichtlinie 2006/42/EG. Sie dürfen nur in Steuerstromkreisen eingesetzt werden. Im NTS-Duroplast-Gehäuse ist Platz für bis zu 3 gleichzeitig schaltende Öffner- und Schließerkontakte. Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen können die Seilzugnotschalter Typ NTS EX in Sicherheitskreisen gemäß DIN EN ISO 13849 bis Performance Level d (PLd) eingesetzt werden.

Hinweis:                                                                                                                                                                                                                    Diese Seilzugnotschalter dürfen nur entsprechend ihrer Kennzeichnung verwendet werden.

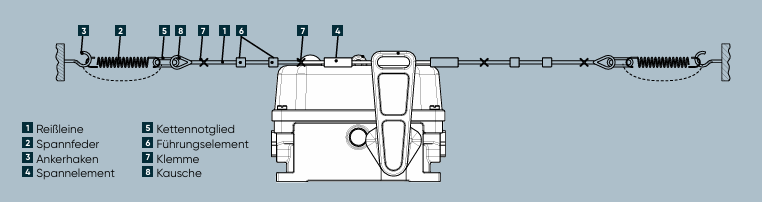

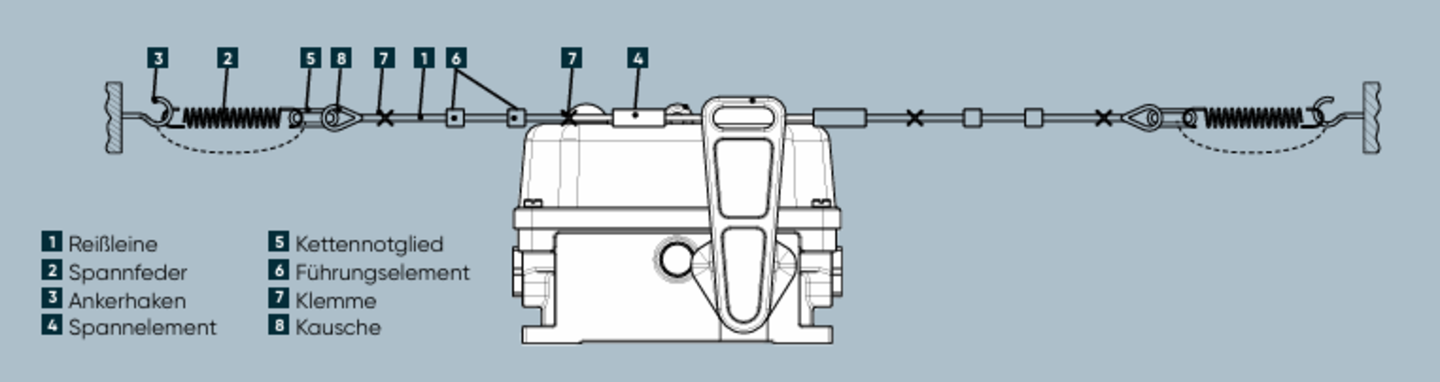

Seilzugnotschalter vom Typ NTS EX werden mit je 4 M8 Schrauben auf der Unterkonstruktion in Einbaulage mittig zwischen den Ankerhaken 3 des Reißleinensystems (siehe Montageschema) befestigt. Die Reißleine 1 wird mit Spannfedern 2 zwischen den Ankerhaken 3 gespannt und am Auslösehebel befestigt. Nach der Justage der Spannfedern 2 müssen Betätigungskraft und Betätigungsweg zum Auslösen des Schalters auf Übereinstimmung mit den vorgeschriebenen Anforderungen geprüft und eingehalten werden. Der elektrische Anschluss erfolgt bei geöffnetem Ge rät über die im Lieferumfang enthaltene, ATEX-zu gelassene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.

Hinweis:                                                                                                                                                                                                                   Die Zugfedern sind für Seilsysteme mit Kiepe-Geräten bei empfohlenen Temperaturänderungen in einer geraden Installation ausgelegt. Abweichungen davon können eine andere Federkonstruktion oder eine angepasste Federspannung zur Drahtbrucherkennung erforderlich machen.
