HES

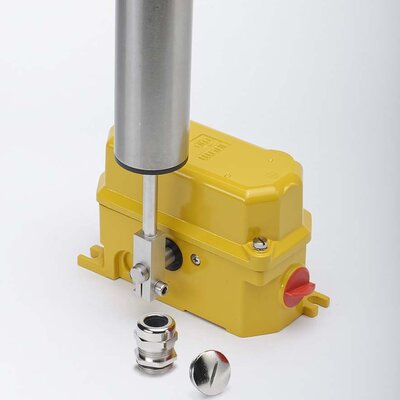

Kiepe Schieflaufschalter Typ HES werden gemäß den Anforderungen der EN 620 zur Schieflaufüberwachung von Förderbandanlagen eingesetzt. Sie dienen dem Schutz der Anlage vor Beschädigungen oder Zerstörung bei Bandschieflauf und werden paarweise auf beiden Seiten am Ober- oder Untertrum in gefährdeten Bereichen angeordnet. Die kugelgelagerte Betätigungsrolle aus legiertem Stahl und mit großem Rollendurchmesser ist widerstandsfähig gegen Verschleiß, der entsteht, wenn der laufende Gurt die Rolle berührt. Der Kiepe Schieflaufschalter Typ HES ist konform zur Niederspannungsrichtlinie 2014/35/EU und UKCA Konformität liegt vor. Er hat ein robustes Aluminiumgehäuse und kann mit bis zu 4 zwangsbetätigten Wechselkontakten mit Sprungfunktion ausgerüstet werden. Er besitzt zwei einstellbare Schaltpunkte.

Hinweis Der Schieflaufschalter darf nur in Steuerkreisen eingesetzt werden.

Schieflaufschalter vom Typ HES [1] werden mit je 2 M8 Schrauben auf einer Unterkonstruktion befestigt. Bei einem Schieflauf darf der Gurt [2] die seitlichen Führungsrollen [3] nicht verlassen. Die Position der Schieflaufschalter ist so zu wählen, dass die Betätigungsrolle des Schieflaufschalters vom Gurt [2] vorzugsweise senkrecht angefahren wird. Bei normalem Betrieb wird die Betätigungsrolle des Schieflaufschalters nicht berührt. Der Rollenhebel ist austauschbar und kann in den Drehrichtungen auf der Schalterachse frei fixiert werden. Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.
