SBW

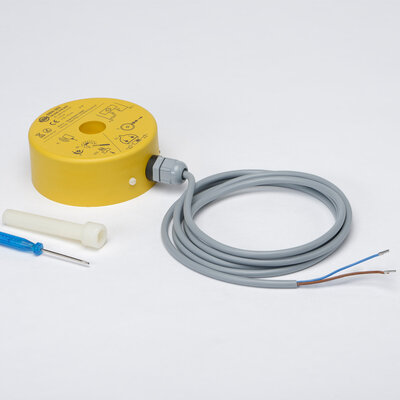

Kiepe Positionsschalter vom Typ SBW werden vorzugsweise in Förderanlagen zur Schieflaufüberwachung von Gurt-Becherwerken mit Metallbechern eingesetzt. Sie schützen in dieser Funktion die Gurte und Becherwerkwände vor Beschädigung oder Zerstörung bei Bandschieflauf und werden an kritschen Stellen paarweise außerhalb vom Becherwerk auf Montageplatten befestigt. Sie benötigen eine metallfreie Zone Der Kiepe Positionsschalter Typ SBW ist konform zur Niederspannungsrichtlinie 2014/35/EU, EMV-Richtlinie 2014/30/EU und RoHS-Richtlinie 2011/65/EU.

Hinweis Der Einsatz in Sicherheitskreisen ist nicht erlaubt. Der Einsatz dieser Geräte in Anwendungen, bei denen die Sicherheit von Personen von deren Funktion abhängt, ist unzulässig.

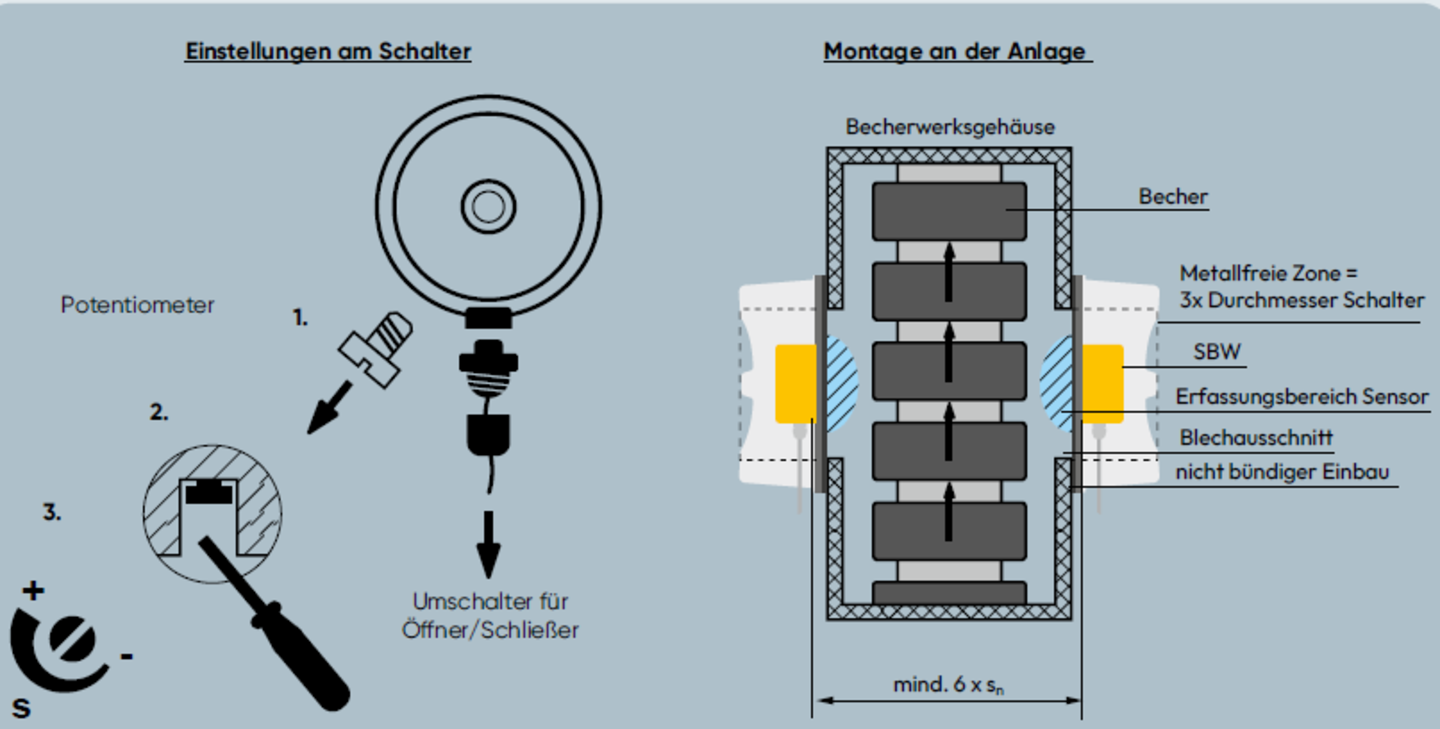

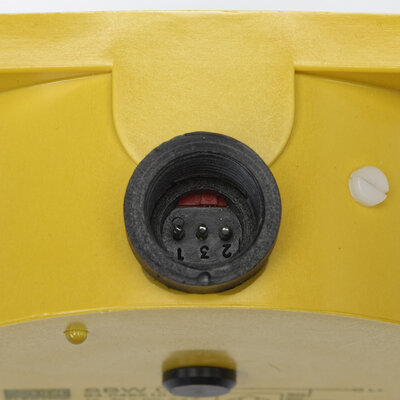

In der Funktion als Becherwerksschieflaufsschalter werden die SBW auf einer Montageplatte aus Kunststoff jeweils paarweise vor der Antriebs- bzw. vor der Umlenktrommel angebracht. In die Becherwerkswand muss dazu eine Einbauöffnung geschnitten werden. Für eine optimale Nutzung des Schaltabstandes sollte diese Öffnung der angegebenen metallfreien Zone entsprechen. Bei kleineren Öffnungen reduziert sich die Reichweite. Die Schalter müssen so angeordnet sein, dass ihre aktive Sensorfläche von den vorbeilaufenden Metallbechern voll bedämpft wird. Bei Bechern mit konischen Seitenwänden reduziert sich der Schaltabstand. Die in der nachfolgenden Tabelle angegebenen Korrekturfaktoren des Schaltabstandes beziehen sich auf eine vollständige Bedämpfung des Schalters. Die Schalter werden werkseitig als Öffner geliefert. Nach Lösen der PG-Verschraubung und Abziehen des Anschlußkabels wird der Umschalter „Schließer - Öffner“ zugänglich.

Hinweis Werden die Schalter über ihren Nennschaltabstand hinaus betrieben, erhöhen sich sowohl die Schalthysterese als auch die Empfindlichkeit gegenüber seitlicher bzw. rückwärtiger Annäherung von Metallteilen.
