EDW

Merkmale

Korrosiv

Pulver: Nicht geeignet
Kies: Nicht geeignet
Geröll: Nicht geeignet

Nicht korrosiv

Pulver: Nicht geeignet
Kies: Nicht geeignet
Geröll: Nicht geeignet

Klassifizierung	Drehzahlwächter mit Hochlaufüberbrückung (Niederspannungsschaltgerät)
Normen & Vorschriften	EN 60947-5-1, DIN EN IEC 61000-6-2 DIN EN 61000-6-3, DIN EN IEC 63000 (RoHs)
Zertifikate	CE, RoHs
Spannungsversorgung	Multispannung
Anschließbare Sensoren	3-Draht-NPN-, PNP-Geber oder 2-Draht-NAMUR-Geber
Ausgang	Relaiskontakt: 1 Wechsler
Hochlaufüberbrückung	0 bis 60 Sekunden, einstellbar & manueller Start auf Frontplatte
Schalthysterese	Einstellbar
Zustandsanzeige	LED auf Frontplatte
Anschluss	4 Anschlussblöcke steckbar, mit je 4 Schraubklemmen
Anschlussleiterquerschnitte	0,5 mm2 ... 2,5 mm2
Betriebstemperatur	– 40 °C bis + 70 °C, 5 % ≤ rF ≤ 95 %
Schutzart Gehäuse / Klemmen	IP 20 gem. EN 60529
Schockfestigkeit (EN 60068-2-27)	15 g, t = 11 ms
Vibrationsfestigkeit (EN 60068-2-6)	0,7 g (3-100 Hz)
Montage	Auf Hutschiene gem. EN 60715

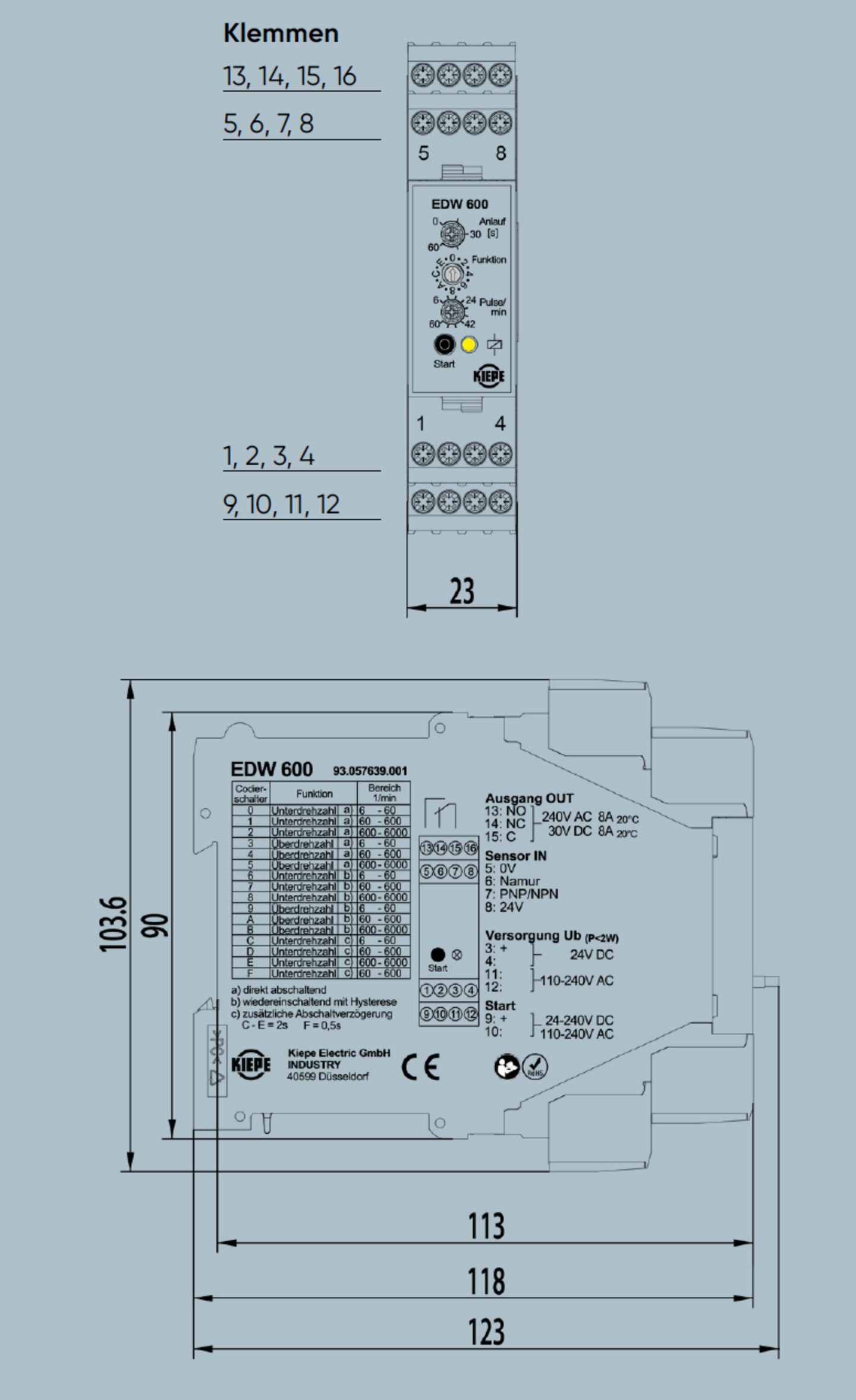

Abmessungen	23 mm x 103,6 mm x 123 mm
Gewicht	0,2 kg
Bemessungsisolationsspannung Ui	AC 230 V
Bemessungsstoßspannungsfestigkeit Uimp	2.5 kV
Überspannungskategorie / Höhenlage	II / 2000 m a.s.l. NN
Verschmutzungsgrad	2
Spannungsversorgung	Klemmen 3 (+), 4 (-) DC 24 V +/- 15 %, stabilisiert Klemmen 11 (L1), 12 (N) AC 110 V - 240 V +/- 15 %; 50 bis 60 Hz
Starteingang Eingangsspannung Schaltpunkte	Klemmen 9 (+), 10 (-) DC 24 V bis DC 240 V, AC 110 V bis 240 V, 50 bis 60 Hz UDC > 15 V; U AC > 50 V
Sensoreingang 3-Draht-NPN-, PNP- Geber 2-Draht NAMUR-Geber Frequenzbereich Mindestimpulsdauer	Klemmen 5 bis 8 24 V, max. 50 mA Nach EN 60947-5-6 (DIN 19234) 0 bis 100 Hz ≥ 2 ms
Relaiskontakt Gebrauchskategorien Schaltspannung/Schaltleistung Schaltstrom/Thermischer Dauerstrom Schalthysterese Ansprechzeit Elektrische Lebensdauer	Klemmen 13, 14, 15 AC-15 / DC-13 ≤ 250 V AC / ≤ 2 kVA ≤ 30 V DC / ≤ 30 W 8 A (bei TU ≤ 35 °C) 15 % (Voreinstellung), Einstellbar von 3% bis 25% 200 ms 1 x 105 Betätigungen

Die Hutschiene ermöglicht eine schnelle und einfache Montage des Schalters im vorhanden Schaltschrank. Der Drehzahlwächter wird zuerst mit der Montagekante auf die Hutschiene gesetzt und anschließend auf die Hutschiene gedrückt bis der Schnapper einrastet.
