SLR

Merkmale

Die Rollenhebel-Endschalter SLR werden zur Endlagenüberwachung von beweglichen Maschinenteilen eingesetzt. Durch mind. zwei Schaltpunkte kann ein Signal für eine Vorwarnung verwendet werden. Die Rollenhebel-Endschalter SLR eignen sich für den Einsatz in Transport, Förder-, Verlade- und Mischanlagen für Schüttgüter und sind für den Einsatz in ortsfesten Anlagen bestimmt. In der Einbauposition werden sie einseitig angefahren. Der Kiepe‚ Endschalter Typ SLR ist konform zur Niederspannungsrichtlinie 2014/35/EU und UKCA Konformität liegt vor. Er hat ein robustes Duroplast-Gehäuse und kann mit bis zu 4 zwangsbetätigten Wechselkontakten mit Sprungfunktion ausgerüstet werden. Er besitzt zwei einstellbare Schaltpunkte.

Hinweis Der Endschalter darf nur in Steuerkreisen eingesetzt werden.

Korrosiv

Pulver: Geeignet
Kies: Geeignet
Geröll: Bedingt geeignet

Nicht korrosiv

Pulver: Geeignet
Kies: Geeignet
Geröll: Bedingt geeignet

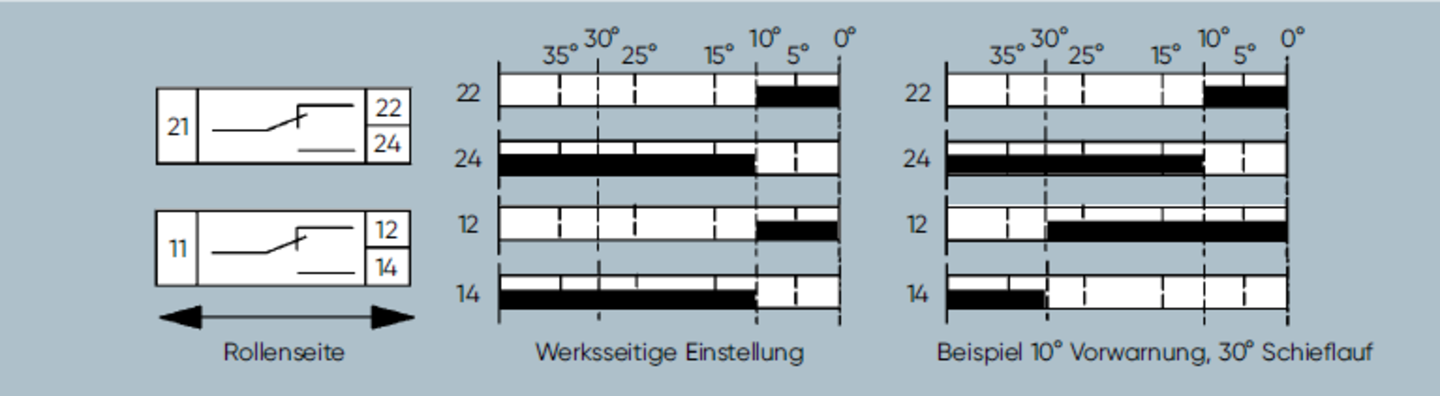

Der Endschalter Typ SLR schaltet, wenn die Betätigungsrolle in Drehrichtung des Rollenhebels vom Maschinenteil angefahren und ausgelenkt wird. Der Schaltwinkel kann je Schaltkontakt durch eine einstellbare Nockenwalze eingestellt werden. Dadurch ist neben der Sicherheitsabschaltung auch eine Vorwarnung realisierbar. Bei Rückstellung des Maschinenteils stellt sich der Rollenhebel wieder selbsttätig zurück.

Bezeichnung	Schieflaufschalter Typ SLS
Betätigungsart	Bidirektional (zweiseitig wirkend) über Rollenhebel
Erfüllte Vorschriften	DIN EN 60947-5-1
Geeignet für	Steuerkreise nach DIN EN 60204-1

Allgemein

Gehäuse	Duroplast
Rollenhebel	Aluminium, Rolle: Messing
Befestigung	4 x M8
Auslenkung Rollenhebel (max.)	+/-75°
Gewicht	2.2 kg

Mechanik

Schaltsystem (max.)	4 Wechsler (Sprungschalter) zwangsbetätigte Kontakte, selbstreinigend
Schaltbereich	2x 12,5°, einstellbar +/-10° 2x 18° fix
Leitungseinführung (im Lieferumfang enthalten)	2 x M25 x 1,5; mit roter Transportsicherung verschlossen (1x Kabelverschraubung; Dichtbereich Ø 9 mm bis Ø 17 mm; 1x Verschlussschraube)
Gebrauchskategorie	AC-15: 230 V; 1.5 A DC-13: 60 V; 0.5 A DC-13: 24 V; 2 A
Anschlussleitungsquerschnitt (max.)	2.5 mm²
Schutzleiteranschluss	Schutzklasse II / Schutzisolierung
Bemessungsisolationsspannung U_i	250 V
Bemessungsstoßspannungsfestigkeit U_imp	2,5 kV, Überspannungskategorie II, Verschmutzungsgrad 3
Thermischer Dauerstrom I_th	6 A

Elektrik

Zulässige Umgebungstemperatur	– 25°C… +70°C
Erweiterter Umgebungstemperaturbereich	–40°C… +70°C (auf Anfrage)
Gehäuseschutzart (nach EN 60529)	IP65 / IP67

Umweltbedingungen gemäß DIN EN 60947-5-5

Kontaktzuverlässigkeit	> 30.000 Schaltungen bei 100% I_e

Zuverlässigkeit

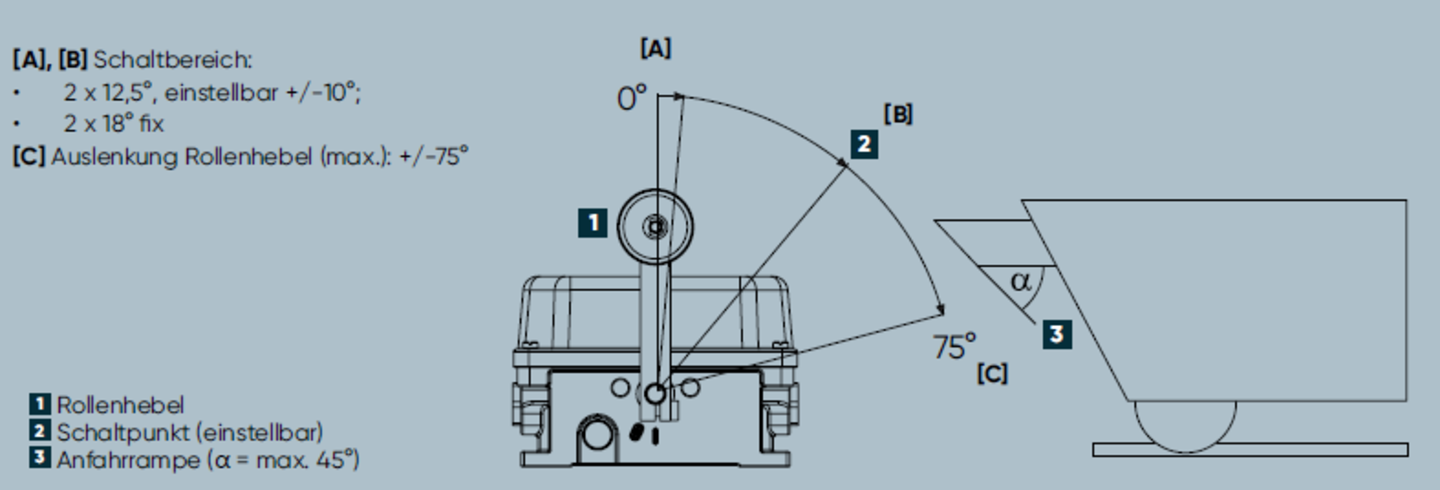

Der Endschalter SLR [1] wird mit 4 M8 Schrauben auf der Unterkonsturkion befestigt. In der Einbauposition wird er durch bewegliche Maschinenteile angefahren. Der Anfahrwinkel der Schaltgeometrie darf 45° nicht überschreiten. [3] Der Hebel ist austauschbar und kann in den Drehrichtungen auf der Schalterachse frei fixiert werden. Die Schaltpunkte sind einstellbar. [2] Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.

Hinweis Die roten Transportsicherungen müssen vollständig entfernt und durch die mitgelieferten Verschraubungen ersetzt werden.
