SWE

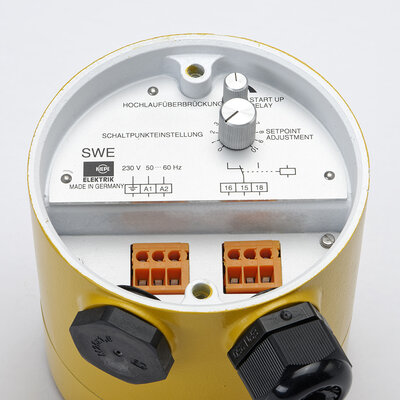

Der elektronische Drehzahlwächter SWE wird zur Unterdrehzahlüberwachung, Schlupfkontrolle, Stillstandsüberwachung speziell im rauhen „Vor-Ort-Betrieb“ eingesetzt.In dem kompakten Gerät sind der opto-elektronische Impulsgeber, das DrehzahlAuswerterelais und das Netzteil konstruktiv zu einer Einheit zusammengefasst. Durch diese kompakte Bauform entfallen die bei herkömmlichen elektronischen Drehzahlüberwachungssystemen störanfälligen Verbindungsleitungen zwischen Impulsgeber und Auswerterelais und sorgt so für störungsfreie Signalübertragung auch bei extrem langen Strecken. An den SWE werden nur noch die Versorgungsspannung sowie die Leitungen für den potentialfreien Relaiskontaktausgang angeschlossen. Der Kiepe elektronische Drehzahlwächter Typ SWE ist konform zur Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU.

Hinweis Der SWE darf nur in Steuerkreisen eingesetzt werden.

Die elektronischen Drehzahlwächter SWE werden betriebsbereit geliefert. Drehzahlwächter Typ SWE werden mit je 4 M6 Schrauben auf der Unterkonstruktion der zu überwachenden Maschine befestigt. Dies erfolgt mit Hilfe von Flansch- (F1, F2) oder Fußbefestigungen F4. Die Verbindung zur rotierenden Welle erfolgt mittels Kupplungen (K1, K7). Bei Abnahme der Geschwindigkeit direkt vom Gurt wird der SWE an dem Bandantrieb B befestigt. Der Bandantrieb wird mit einem Gelenkbock GB gegen die gereinigte Seite des Gurtes gedrückt. Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den zugänglichen Kontaktblöcken.

Hinweis Bei Verwendung des Bandantriebes B ist darauf zu achten, dass die Gurtlast das Gerät nicht beschädigen kann. Bei Direktanschluss mit Hilfe von Befestigungsmitteln, muss darauf geachtet werden, dass der Impulsgeber mit dem rotierenden Teil der Maschine mitschwingen kann. (Siehe Montagezeichnung)
