EOG

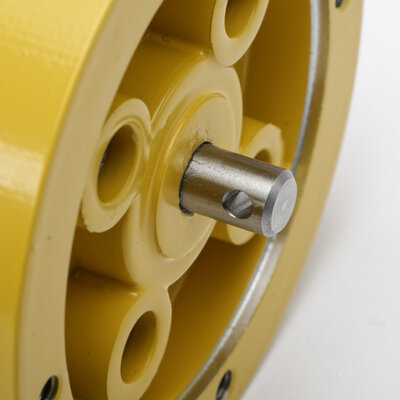

Kiepe Impulsgeber der Bauformen DK und EOG arbeiten kontaktlos. Zur Erleichterung der Montage erfolgt die berührungslose Umwandlung der Drehbewegung in Impulse bereits in diesen Impulsgebern. Dazu ist im Gebergehäuse eine fest auf der Geberwelle angebrachte Impulsscheibe montiert. Die Impulsgeber DK oder EOG werden über eine Kupplung mit der zu überwachenden Welle verbunden. Der Einsatz der DK/… oder EOG/… Impulsgeber bietet sich stets dort an, wo die Montage von Impulsscheiben oder die Ausnutzung von anderen umlaufenden Maschinenteilen für die Impulsgabe nicht möglich ist. Durch die Verwendung dieser geschlossenen Impulsgeber kann die bei kontakt- und berührungslos arbeitenden Impulsgebern erforderliche Schutzabdeckung entfallen. Die Impulsfolgen können zur Über- oder Unterdrehzahlüberwachung mit dem Kiepe Drehzahlwächter Typ EDW genutzt werden. In Verbindung mit dem Kiepe Bandantrieb B kann eine direkte Drehzahlüberwachung an Förderbändern erreicht werden. Eine zuverlässige Schlupfkontrolle verhütet so die Beschädigung des Transportbandes. Die Kiepe Impulsgeber Typ EOG und DK sind konform zur Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU.

Hinweis Die Verwendung von abgeschirmten Kabeln wird bei gemeinsamer Verlegung mit Steuer- oder Starkstromleitungen empfohlen.

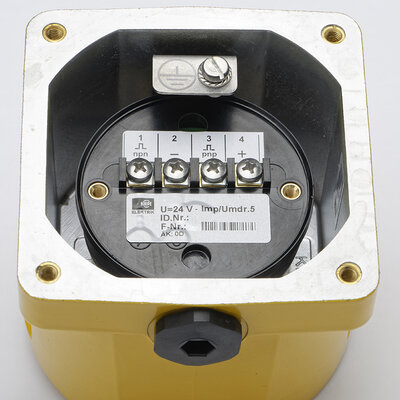

Impulsgeber vom Typ DK oder EOG werden mit je 4 M6 Schrauben auf der Unterkonstruktion der zu überwachenden Maschine befestigt. Dies erfolgt mit Hilfe von Flansch- (F1, F2) oder Fußbefestigungen F4. Die Verbindung zur rotierenden Welle erfolgt mittels Kupplungen (K1, K6, K7) je nach Ausführung der Welle der Impulsgeber. Bei Abnahme der Geschwindigkeit direkt vom Gurt werden DK oder EOG an dem Bandantrieb B befestigt. Der Bandantrieb wird mit einem Gelenkbock GB gegen die gereinigte Seite des Gurtes gedrückt. Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt anden zugänglichen Anschlussschrauben.

Hinweis Bei Verwendung des Bandantriebes B ist darauf zu achten, dass die Gurtlast das Gerät nicht beschädigen kann. Bei Direktanschluss mit Hilfe von Befestigungsmitteln muss darauf geachtet werden, dass der Impulsgeber mit dem rotierenden Teil der Maschine mitschwingen kann. (Siehe Montagezeichnung)
