HEN
Artikelnummer: 91.043 450.xxx
- Installation: Zweiseitig
Alu-Gehäuse
Merkmale

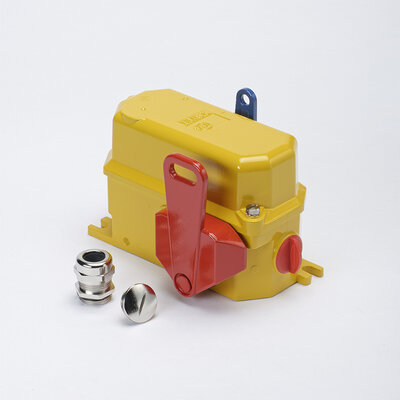

Kiepe Seilzugnotschalter Typ HEN werden gemäß den Anforderungen der EN 620 sowie BGI 710 und in Übereinstimmung mit der DIN EN ISO 13850 als beidseitig zu betätigende Not-Halt-Geräte als ergänzende Schutzmaßnahme an Gurtförderanlagen eingesetzt. Die Geräte sind für den Außeneinsatz und bei großen Änderungen der Umgebungstemperatur geeignet.
Mit dem funktional abgestimmten Reißleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 2 x 125 m ausgelöst werden.
Kiepe Seilzugnotschalter Typ HEN sind konform zur Maschinenrichtlinie 2006/42/EG und UKCA Konformität liegt vor.
Sie dürfen nur in Steuerstromkreisen eingesetzt werden.

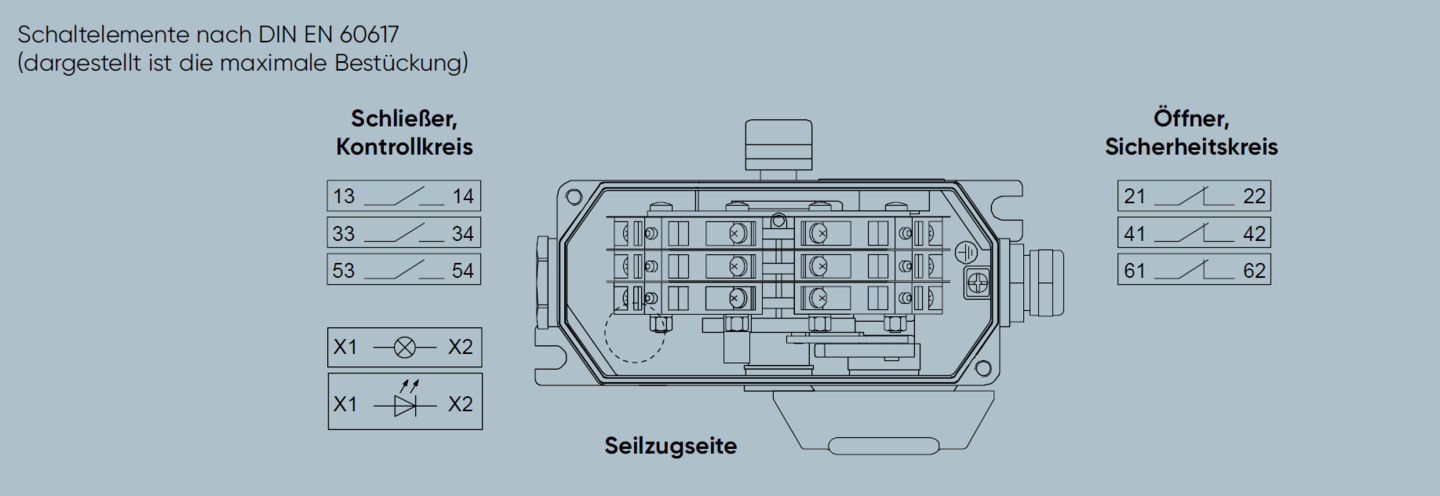

Im HEN-Aluminium-Gehäuse ist Platz für bis zu 3 gleichzeitig schaltende Öffner- und Schließerkontakte. Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen können die Seilzugnotschalter Typ HEN in Sicherheitskreisen gemäß DIN EN ISO 13849 bis Performance Level d (PLd) eingesetzt werden.
Korrosiv
- Pulver
- Bedingt geeignet
- Kies
- Geeignet
- Geröll
- Bedingt geeignet
Nicht korrosiv
- Pulver
- Geeignet
- Kies
- Geeignet
- Geröll
- Bedingt geeignet

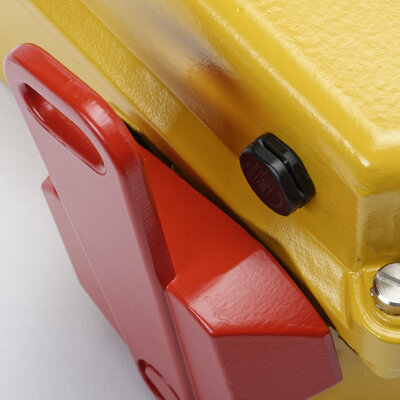

Die Betätigung des Seilzugnotschalters erfolgt mittels Reißleine [1] die am roten Auslösehebel beidseitig symmetrisch angeschlossen wird. Die Schalteinrichtung des Seilzugnotschalters wirkt formschlüssig und wird durch eine Sprungfunktion unterstützt. Dabei werden bis zu drei Schließer- und Öffnerkontakte gleichzeitig betätigt und es kann ein Kreuzvergleich der Kontakte von einer externen Steuerung durchgeführt werden. Das Not-Halt-Signal wird nach dem Ruhestromprinzip mit zwangsbetätigten Öffnern ausgeführt.
Nach dem Auslösen der Not-Halt-Funktion verriegelt die Schalteinrichtung in der Ausschaltstellung „0“. Durch Betätigung des Rückstellhebels in Schaltposition „1“ sind die Schaltkontakte wieder aktiv und die Förderanlage wird für das Wiedereinschalten vorbereitet.
Hinweis: Die Rückstellung des Seilzugnotschalters darf kein
Anlaufen der Förderanlage bewirken.
| Bezeichnung | Seilzugnotschalter Typ HEN – Not-Halt-Gerät mit Verrastfunktion |
|---|---|
| Betätigungsart | Bidirektional (zweiseitig wirkend) |
| Erfüllte Vorschriften | DIN EN 60947-5-5; IEC 60947 -5-5 |
| Geeignet für | Steuerkreise nach DIN EN 60204 -1 |
| Gehäuse | Aluminium |
|---|---|
| Beschichtung | PU 2K - Lack Gehäuse gelb (RAL 1004), Auslösehebel rot (RAL 3000), Rückstellhebel blau (RAL 5010) |
| Befestigung | 2 x M8 |
| Installationslänge der Reißleine (max.) | 2 x 125m (abhängig von der Auslegung der externen Zugfedern und der max. Temperaturschwankung) |
| Betätigungskraft | 30 N ± 10 N |
| Gewicht | 1.7 kg |
| Schaltsystem | bis zu 3 Schließer- und 3 Öffnerkontakte; zwangsöffnend (gemäß EN 60947-5-1) |
|---|---|
| Leitungseinführung (im Lieferumfang enthalten) | 2 x M25 x 1,5; mit roter Transportsicherung verschlossen (1x Kabelverschraubung; Dichtbereich Ø 11mm bis Ø 16mm; 1x Verschlussschraube) |
| Gebrauchskategorie | AC-15: 230 V / 6 A DC-13: 125 V / 0,8 A DC-13: 24 V / 2 A |
| Anschlussleitungsquerschnitt (max.) | 2.5 mm2 |
| Schutzleiteranschluss | Schutzklasse I / Schutzerdung |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 2.5 kV, Verschmutzungsgrad 3 |
| Thermischer Dauerstrom Ith | 16 A |
| Zulässige Umgebungstemperatur | – 25 °C ...+70 °C |
|---|---|
| Erweiterte Umgebungstemperatur | – 40 °C ...+70 °C (Typen HEN 7xx) |
| Gehäuseschutzart (nach EN 60529) | IP 67 |
| Sicherheitsklassifizierung (abhängig von Systemarchitektur) | DIN EN ISO 13849 -1 (bis PLd) DIN EN 62061 (bis SIL 2) | |
|---|---|---|
| Elektrische Zuverlässigkeit | bei DC-13: 24 V / 2 A bei AC-15: 230 V / 6 A | B10d > 25.000 Zyklen B10d > 25.000 Zyklen |

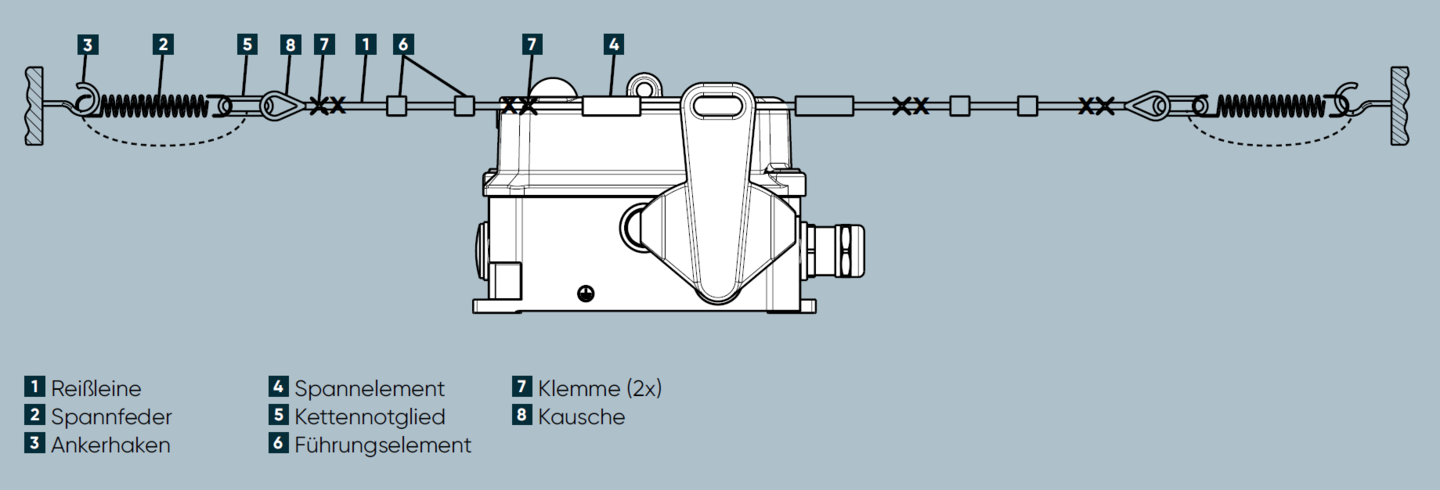

Seilzugnotschalter vom Typ HEN werden mit je 2 M8 Schrauben auf der Unterkonstruktion in Einbaulage mittig zwischen den Ankerhaken [3] des Reißleinensystems (siehe Montageschema) befestigt.
Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente. Die Reißleine [1] wird mit Spannfedern [2] zwischen den Ankerhaken [3] gespannt und am Auslösehebel befestigt.
Nach der Justage der Spannfedern[2] müssen Betätigungskraft und Betätigungsweg zum Auslösen des Schalters auf Übereinstimmung mit den vorgeschriebenen Anforderungen geprüft und eingehalten werden.
Hinweis:
Die Zugfedern sind für Seilsysteme mit Kiepe-Geräten bei empfohlenen Temperaturänderungen in einer geraden Installation ausgelegt. Abweichungen davon können eine andere Federkonstruktion oder eine angepasste Federspannung zur Drahtbrucherkennung erforderlich machen.
Varianten
| Name | Bestellnr. | Gewicht | Kontakte Ö S W | Signalleuchte LED | Druckausgleich |
|---|---|---|---|---|---|
| HEN 001 | 91.043.450.001 | 1.4 kg / 1 Stück | 1 1 | ||
| HEN 002 | 91.043.450.002 | 1.6 kg / 1 Stück | 2 2 | ||
| HEN 003 | 91.043.450.003 | 1.6 kg / 1 Stück | 3 3 | ||
| HEN 004 | 91.043.450.004 | 1.6 kg / 1 Stück | 1 1 | AC/DC 230 V | |
| HEN 005 | 91.043.450.005 | 1.6 kg / 1 Stück | 2 2 | AC/DC 230 V | |
| HEN 006 | 91.043.450.006 | 1.6 kg / 1 Stück | 3 2 | AC/DC 230 V | |
| HEN 008 Vierkanthohlschlüssel - Rückstellung | 91.043.450.008 | 1.4 kg / 1 Stück | 1 1 | ||
| HEN 009 Vierkanthohlschlüssel - Rückstellung | 91.043.450.009 | 1.6 kg / 1 Stück | 2 2 | ||
| HEN 012 Vierkanthohlschlüssel - Rückstellung | 91.043.450.012 | 1.6 kg / 1 Stück | 2 2 | AC/DC 230 V | |
| HEN 017 | 91.043.450.017 | 1.4 kg / 1 Stück | 1 1 | Verfügbar | |
| HEN 018 | 91.043.450.018 | 1.6 kg / 1 Stück | 2 2 | Verfügbar | |
| HEN 023 | 91.043.450.023 | 1.4 kg / 1 Stück | 1 (Au) 1 (Au) | ||
| HEN 024 | 91.043.450.024 | 1.6 kg / 1 Stück | 2 (Au) 2 (Au) | ||
| HEN 025 | 91.043.450.025 | 1.6 kg / 1 Stück | 3 (Au) 3 (Au) | ||
| HEN 038 | 91.043.450.038 | 1.5 kg / 1 Stück | 3 | ||
| HEN 040 | 91.043.450.040 | 1.5 kg / 1 Stück | 2 1 | ||
| HEN 061 | 91.043.450.061 | 1.6 kg / 1 Stück | 3 (Au) 3 (Au) | Verfügbar | |
| HEN 211 mit 2-Draht Busmodul | 91.043.450.211 | 1.6 kg / 1 Stück | 2 1 (Au) 1 belegt | ||
| HEN 212 mit 2-Draht Busmodul | 91.043.450.212 | 1.6 kg / 1 Stück | 2 (Au) 1 (Au) 1 belegt | ||
| HEN 213 für 2-Draht Busmodul, ohne Busmodul | 91.043.450.213 | 1.6 kg / 1 Stück | 2 1 (Au) 1 belegt | ||
| HEN 214 für 2-Draht Busmodul, ohne Busmodul | 91.043.450.214 | 1.6 kg / 1 Stück | 2 (Au) 1 (Au) 1 belegt | ||
| HEN 221 für 2-Draht Safebus, ohne Busmodul | 91.043.450.221 | 1.6 kg / 1 Stück | 1 (Au) 1 belegt | ||
| HEN 222 für 2-Draht Safebus, ohne Busmodul | 91.043.450.222 | 1.6 kg / 1 Stück | 2 (Au) 1 belegt | ||
| HEN 231 mit 2-Draht Safebus-Modul | 91.043.450.231 | 1.7 kg / 1 Stück | 1 (Au) 1 belegt | ||
| HEN 232 mit 2-Draht Safebus-Modul | 91.043.450.232 | 1.7 kg / 1 Stück | 2 (Au) 1 belegt | ||
| HEN 501 (UL) | 91.043.450.501 | 1.8 kg / 1 Stück | 1 1 | ||
| HEN 502 (UL) | 91.043.450.502 | 1.8 kg / 1 Stück | 2 2 | ||
| HEN 505 (UL) | 91.043.450.505 | 1.8 kg / 1 Stück | 2 2 | AC 130 V | |
| HEN 506 (UL) | 91.043.450.506 | 1.8 kg / 1 Stück | 3 2 | AC 130 V | |
| HEN 509 (UL), Vierkanthohlschlüssel - Rückstellung | 91.043.450.509 | 1.8 kg / 1 Stück | 2 2 | ||
| HEN 701 (-40°C) | 91.043.450.701 | 1.6 kg / 1 Stück | 1 1 | ||
| HEN 702 (-40°C) | 91.043.450.702 | 1.6 kg / 1 Stück | 2 2 | ||
| HEN 703 (-40°C) | 91.043.450.703 | 1.6 kg / 1 Stück | 3 3 | ||
| HEN 724 (-40°C) | 91.043.450.724 | 1.5 kg / 1 Stück | 2 (Au) 2 (Au) | ||
| HEN 905 | 91.043.450.905 | 1.9 kg / 1 Stück | 2 (Au) 2 (Au) | AC/DC 24 V | Verfügbar |
