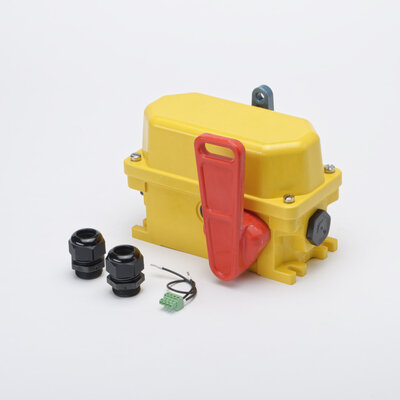

NTS
Artikelnummer: 91.064 084.xxx
- Installation Zweiseitig
- Duroplast-Gehäuse
- Rückstellhebel
Merkmale
Kiepe Seilzugnotschalter Typ NTS werden gemäß den Anforderungen der EN 620 sowie BGI 710 und in Übereinstimmung mit der DIN EN ISO 13850 als beidseitig zu betätigende Not-Halt-Geräte als ergänzende Schutzmaßnahme an Gurtförderanlagen eingesetzt. Die Geräte sind für den Außeneinsatz und bei großen Änderungen der Umgebungstemperatur geeignet. Mit dem funktional abgestimmten Reißleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 2 x 125 m ausgelöst werden. Kiepe Seilzugnotschalter Typ NTS sind konform zur Maschinenrichtlinie 2006/42/EG und UKCA Konformität liegt vor. Sie dürfen nur in Steuerstromkreisen eingesetzt werden. Im NTS-Duroplast-Gehäuse (GFK) ist Platz für bis zu 3 gleichzeitig schaltende Öffner- und Schließerkontakte. Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen können die Seilzugnotschalter Typ NTS in Sicherheitskreisen gemäß DIN EN ISO 13849 bis Performance Level d (PLd) eingesetzt werden.
Korrosiv
- Pulver
- Geeignet
- Kies
- Geeignet
- Geröll
- Bedingt geeignet
Nicht korrosiv
- Pulver
- Geeignet
- Kies
- Geeignet
- Geröll
- Bedingt geeignet
Die Betätigung des Seilzugnotschalters erfolgt mittels Reißleine [1] die am roten Auslösehebel beidseitig symmetrisch angeschlossen wird. Die Schalteinrichtung des Seilzugnotschalters wirkt formschlüssig und wird durch eine Sprungfunktion unterstützt. Dabei werden bis zu drei Schließer- und Öffnerkontakte gleichzeitig betätigt und es kann ein Kreuzvergleich der Kontakte von einer externen Steuerung durchgeführt werden. Das Not-Halt-Signal wird nach dem Ruhestromprinzip mit zwangsbetätigten Öffnern ausgeführt. Nach dem Auslösen der Not-Halt-Funktion verriegelt die
Schalteinrichtung in der Ausschaltstellung „0“. Durch Betätigung des Rückstellhebels in Schaltposition „1“ sind die Schaltkontakte wieder aktiv und die Förderanlage wird für das Wiedereinschalten vorbereitet.
Hinweis Die Rückstellung des Seilzugnotschalters darf kein Anlaufen der Förderanlage bewirken.
| Gehäuse | GFK Duroplast |
|---|---|
| Farbe | Gehäuse gelb (RAL 1004), Auslöshebel rot (RAL 3000), Rückstellhebel blau (RAL 5010) |
| Befestigung | 4 x M8 |
| Installationslänge der Reißleine (max.) | 2 x 125m (abhängig von der Auslegung der externen Zugfedern und der max. Temperaturschwankung) |
| Betätigungskraft | 30 N ± 10 N |
| Gewicht | 1.7 kg |
| Schaltsystem | bis zu 3 Schließer- und 3 Öffnerkontakte; zwangsöffnend (gemäß EN 60947-5-1) |
|---|---|
Leitungseinführung (im Lieferumfang enthalten) | 2 x M25 x 1,5; mit roter Transportsicherung verschlossen (1x Kabelverschraubung; Dichtbereich Ø 9mm bis Ø 17mm; 1x Verschlussschraube) |
| Gebrauchskategorie | AC-15: 230 V / 6 A DC-13: 125 V / 0,8 A DC-13: 24 V / 2 A |
| Anschlussleitungsquerschnitt (max.) | 2.5 mm2 |
| Schutzleiteranschluss | Schutzklasse II / Schutzisolierung |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 2.5 kV, Verschmutzungsgrad 3 |
| Thermischer Dauerstrom Ith | 16 A |
| Zulässige Umgebungstemperatur | – 25 °C ...+70 °C |
|---|---|
| Erweiterte Umgebungstemperatur | – 40 °C ...+70 °C (Typen NTS 7xx) |
| Gehäuseschutzart (nach EN 60529) | IP65 / IP67 |
Sicherheitsklassifizierung (abhängig von Systemarchitektur) | DIN EN ISO 13849 -1 (bis PLd) DIN EN 62061 (bis SIL 2) |
|---|---|
| Elektrische Zuverlässigkeit | bei DC-13: 24 V / 2 A B10d > 25.000 Zyklen bei AC-15: 230 V / 6 A B10d > 25.000 Zyklen |

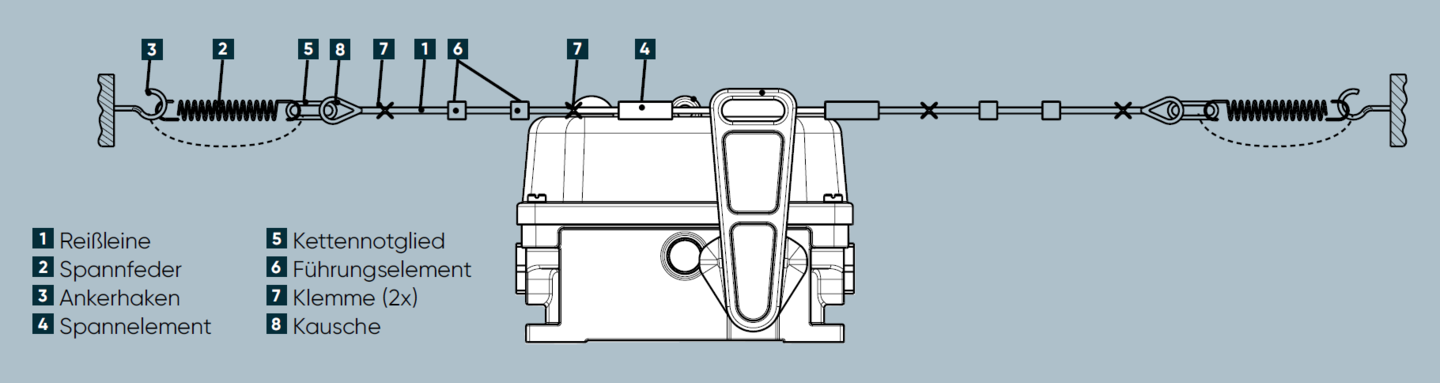

Seilzugnotschalter vom Typ NTS werden mit je 4 M8 Schrauben auf der Unterkonstruktion in Einbaulage mittig zwischen den Ankerhaken [3] des Reißleinensystems (siehe Montageschema) befestigt. Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente. Die Reißleine [1] wird mit Spannfedern [2] zwischen den Ankerhaken [3] gespannt und am Auslösehebel befestigt. Nach der Justage der Spannfedern [2] müssen Betätigungskraft und Betätigungsweg zum Auslösen des Schalters auf Übereinstimmung mit den vorgeschriebenen Anforderungen geprüft und eingehalten werden.
Hinweis Die Zugfedern sind für Seilsysteme mit Kiepe-Geräten bei empfohlenen Temperaturänderungen in einer geraden Installation ausgelegt. Abweichungen davon können eine andere Federkonstruktion oder
eine angepasste Federspannung zur Drahtbrucherkennung erforderlich machen.
Varianten
| Name | Bestellnr. | Gewicht | Signalleuchte LED | Kontakte Ö S W | Druckausgleich |
|---|---|---|---|---|---|
| NTS 001 | 91.064 084.001 | 1.7 kg / 1 Stück | 1 1 | ||
| NTS 002 | 91.064 084.002 | 1.7 kg / 1 Stück | 2 2 | ||
| NTS 003 | 91.064 084.003 | 1.7 kg / 1 Stück | 3 3 | ||
| NTS 004 | 91.064 084.004 | 1.8 kg / 1 Stück | AC/DC 230 V | 1 1 | |
| NTS 005 | 91.064 084.005 | 1.8 kg / 1 Stück | AC/DC 230 V | 2 2 | |
| NTS 018 | 91.064 084.018 | 1.7 kg / 1 Stück | 2 2 | Verfügbar | |
| NTS 023 | 91.064 084.023 | 1.8 kg / 1 Stück | 1 (Au) 1 (Au) | ||
| NTS 024 | 91.064 084.024 | 1.7 kg / 1 Stück | 2 (Au) 2 (Au) | ||

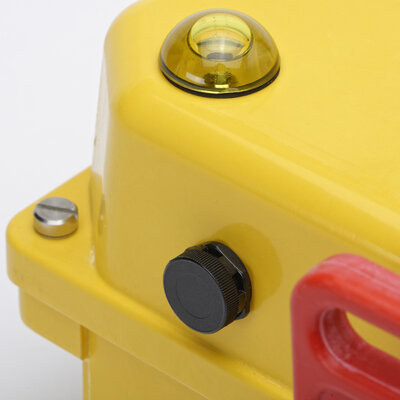

| NTS 061 | 91.064 084.061 | 1.8 kg / 1 Stück | AC/DC 24 V | 2 (Au) 2 (Au) | Verfügbar |
| NTS 211 mit 2-Draht-Busmodul | 91.064 084.211 | 1.8 kg / 1 Stück | 2 1 (Au) 1 belegt | ||
| NTS 212 mit 2-Draht-Busmodul | 91.064 084.212 | 1.6 kg / 1 Stück | 2 (Au) 1 (Au) 1 belegt | ||
| NTS 221 für 2-Draht Safebus, ohne Busmodul | 91.064 084.221 | 2 kg / 1 Stück | 1 (Au) 1 belegt | ||
| NTS 231 mit 2-Draht Safebus-Modul | 91.064 084.231 | 1.8 kg / 1 Stück | 1 (Au) 1 belegt | ||
| NTS 421 (-40°C) für 2-Draht Safebus, ohne Busmodul | 91.064 084.421 | 1.7 kg / 1 Stück | 1 (Au) 1 belegt | ||
| NTS 431 (-40°C) mit 2-Draht Safebus-Modul | 91.064 084.431 | 1.8 kg / 1 Stück | 1 1 belegt | ||
| NTS 701 (-40°C) | 91.064 084.701 | 1.7 kg / 1 Stück | 1 1 | ||
| NTS 702 (-40°C) | 91.064 084.702 | 1.8 kg / 1 Stück | 2 2 |
