PRS

Artikelnummer: 91.063 293.xxx

Installation Zweiseitig
Kunststoff-Gehäuse
Rückstellhebel

Merkmale

Kiepe Seilzugnotschalter Typ PRS sind Not-Halt-Geräte mit Verrastfunktion und manueller Rückstellung und werden als ergänzende Schutzmaßnahme an ortsfesten Gurtförderanlagen mit leichtem bis pulverförmigem Schüttgut eingesetzt. Die ausschließliche Verwendung von glasfaserverstärktem Kunststoff und Edelstahl zielt insbesondere auf den Einsatz in aggressiver Umgebung, d.h. Kali- und Salzbetrieben, Seehäfen sowie Harnstoff-, Recycling- und Kompostieranlagen. Mit dem funktional abgestimmten Reißleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 100m ausgelöst werden. Kiepe Seilzugnotschalter Typ PRS sind konform zur Maschinenrichtlinie 2006/42/EG. Sie dürfen nur in Steuerstromkreisen eingesetzt werden. Im PRS-glasfaserverstärkten Kunststoffgehäuse sind 2 Öffner- und ein Wechsler-Kontakt untergebracht. Die Versionen PRS 101/102 verwenden zusätzlich einen Schließer für eine Signallampe. Bei Hilfsstromschaltern darf je Wechsler nur ein Schaltglied eingesetzt werden. Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen können die Seilzugnotschalter Typ PRS in Sicherheitskreisen gemäß DIN EN ISO 13849 bis Performance Level d (PLd) eingesetzt werden.

Korrosiv

Pulver: Geeignet
Kies: Geeignet
Geröll: Nicht geeignet

Nicht korrosiv

Pulver: Geeignet
Kies: Geeignet
Geröll: Nicht geeignet

Die Betätigung des Seilzugnotschalters erfolgt mittels Reißleine [1], die am roten Auslösehebel symmetrisch angeschlossen wird. Die Schaltung erfolgt mittels einer Nockenwalze und wird durch eine Sprungfunktion unterstützt.
Dabei werden die selbstreinigenden Kontakte gleichzeitig betätigt und es kann ein Kreuzvergleich der Kontakte von einer externen Steuerung durchgeführt werden. Das Not-Halt-Signal wird nach dem Ruhestromprinzip mit zwangsbetätigten Öffnern ausgeführt. Nach dem Auslösen der Not-Halt-Funktion verriegelt die Schalteinrichtung in der Ausstellung „0“. Bei PRS 101 und PRS 102 leuchtet zusätzlich die Signallampe im Deckel. Durch Betätigung des Rückstellhebels in Schaltposition „1“ sind die Schaltkontakte wieder aktiv und die Förderbandanlage für das Wiedereinschalten vorbereitet. Die Signallampe erlischt. Bei Seilbruch wird der Schalter durch die externen Spannfedern ausgelöst.

Hinweis Die Rückstellung des Seilzugnotschalters darf kein Anlaufen der Förderanlage bewirken.

Bezeichnung	Seilzugnotschalter Typ PRS - Not-Halt-Gerät mit Verrastfunktion
Betätigungsart	Bidirektional (zweiseitig wirkend)
Erfüllte Vorschriften	DIN EN 60947-5-5; IEC 60947-5-5
Geeignet für	Steuerkreise nach DIN EN 60204 -1
Installationslänge der Reißleine	2 x 50 m (typisch)

Allgemein

Gehäuse	Thermoplast Kunststoff; gelb, ähnlich RAL 1004 Auslösehebel: rot, ähnlich RAL 3000 Rückstellhebel: blau, ähnlich RAL 5010
Befestigung	2 x M6
Betätigungskraft	20 N ± 5 N
Netto Gewicht (typisch)	ca. 480 g

Mechanik

Schaltsystem	Schnappschalter, zwangsöffnend nach DIN EN IEC 60947-5-1
Leitungseinführung	Gewindebohrungen 3x M25 x 1,5 mit je einer Verschlussschraube; 1x PA-Kabelverschraubung beiliegend: Dichtbereich Ø 9 mm- Ø 17 mm
Gebrauchskategorie Kontakte	AC-15: 230 V / 1,5 A DC-13: 24 V / 2 A
Anschlussleitungsquerschnitt (max.)	2,5 mm2
Schutzleiteranschluss	Schutzklasse II / Schutzisolierung
Bemessungsisolationsspannung Ui	250 V
Bemessungsstoßspannungsfestigkeit Uimp	2,5 kV, Verschmutzungsgrad III
Thermischer Dauerstrom Ith	6 A
Signallampe	LED im Deckel
Spannung für Signallampe Ub	PRS 101: 230 V AC PRS 102: 24 V DC
Stromaufnahme der Signallampe	20 mA

Elektrik

Zulässige Umgebungstemperatur	- 25 °C ... + 70 °C
Gehäuseschutzart (nach EN 60529)	IP67

Umweltbedingungen gemäß DIN EN 60947-5-5

Elektrische Zuverlässigkeit	bei DC-13: 24 V / 2 A bei AC-15: 230 V / 1,5 A	B10d = 200.000 Zyklen B10d = 840.000 Zyklen
Sicherheitsklassifizierung abhängig von Systemarchitektur	DIN EN ISO 13849-1 DIN EN 62061	bis PL d bis SIL 2
Mechanische Zuverlässigkeit		200.000 Zyklen

Elektrische Zuverlässigkeit

bei DC-13: 24 V / 2 A

bei AC-15: 230 V / 1,5 A

B10d = 200.000 Zyklen

B10d = 840.000 Zyklen

Sicherheitsklassifizierung
abhängig von Systemarchitektur

DIN EN ISO 13849-1

DIN EN 62061

bis PL d

bis SIL 2

Mechanische Zuverlässigkeit

200.000 Zyklen

Zuverlässigkeit und Sicherheitsdaten

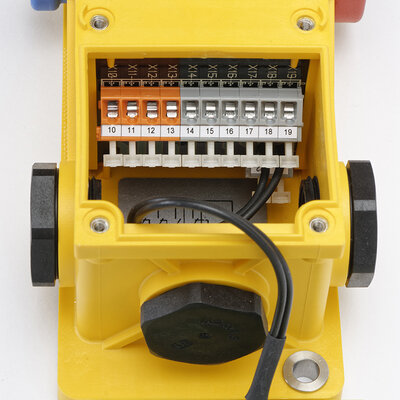

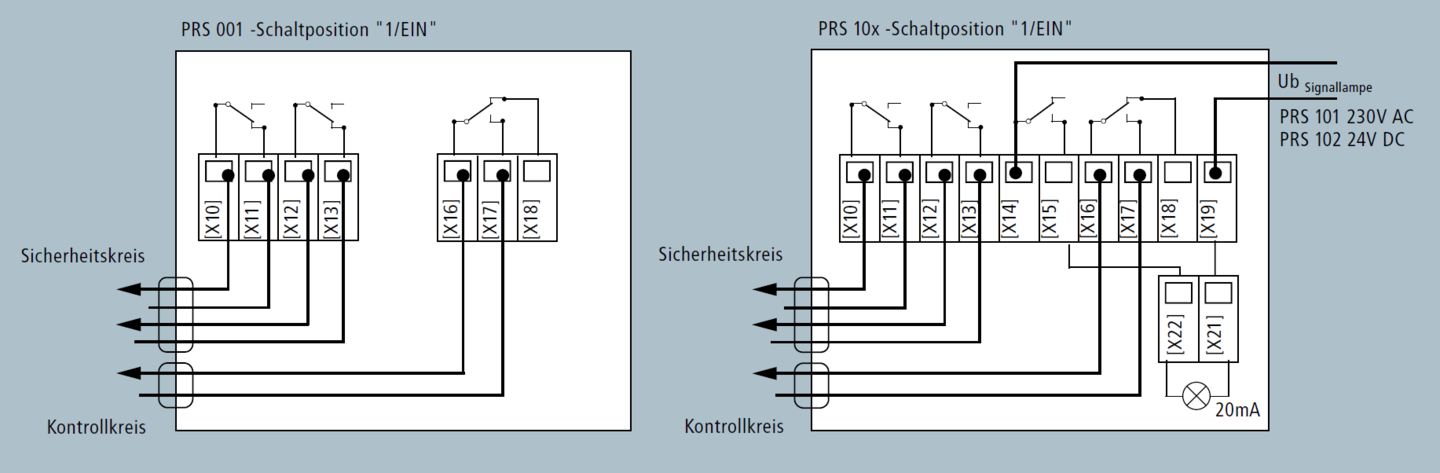

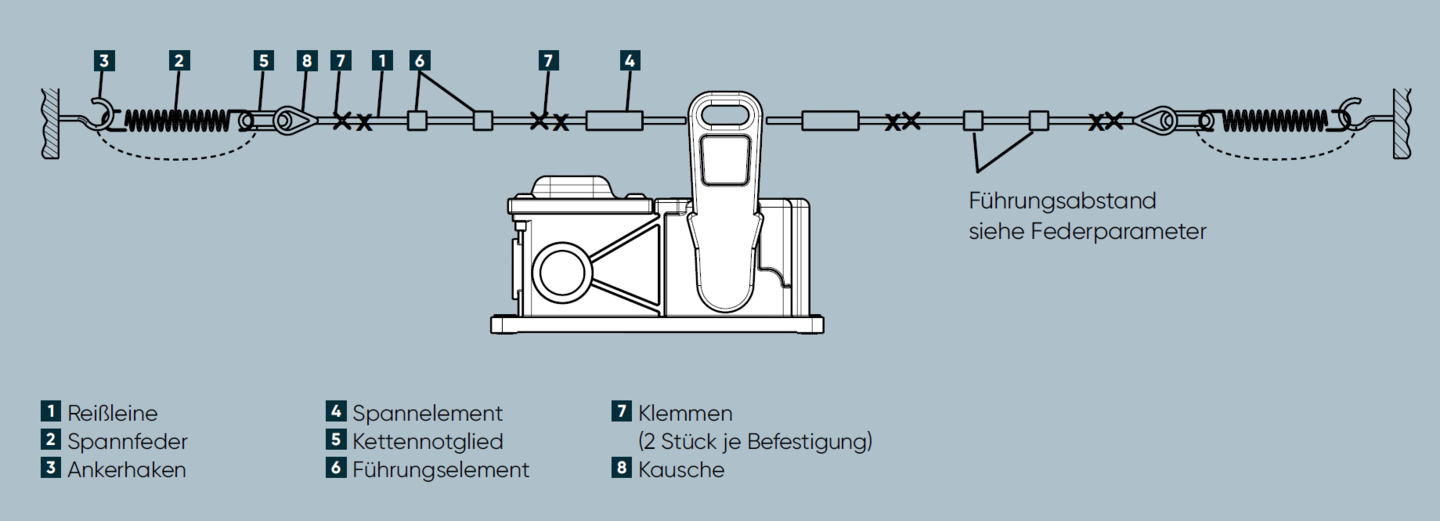

Seilzugnotschalter vom Typ PRS werden mit je 2 M6 Schrauben auf der Unterkonstruktion in Einbaulage mittig zwischen den Ankerhaken [3] des Reißleinensystems (siehe Montageschema) befestigt. Der elektrische Anschluss erfolgt über die im Lieferumfang enthaltene Kabelverschraubung direkt an der Klemmleiste [X10] bis [X22] je Schaltertyp (siehe Anschlusszeichnung). Die Spannung für die Signallampe Ub kann bei der Gleichspannungsvariante PRS 102 ohne Berücksichtigung der Polarität angeschlossen werden. Die Reißleine [1] wird mit Spannfedern [2] zwischen den Ankerhaken [3] gespannt und am Auslösehebel befestigt. Nach der Justage der Spannfedern [2] müssen Betätigungskraft und Betätigungsweg zum Auslösen des Schalters auf Übereinstimmung mit den vorgeschriebenen Anforderungen geprüft und eingehalten werden.

Hinweis Die Zugfedern sind für Seilsysteme mit Kiepe-Geräten bei empfohlenen Temperaturänderungen in einer geraden Installation ausgelegt. Abweichungen davon können eine andere Federkonstruktion oder eine angepasste Federspannung zur Drahtbrucherkennung erforderlich machen.
