SEG
Artikelnummer: 91.056 400.xxx
- Installation Zweiseitig
- Grauguss-Gehäuse
- Rückstellhebel
Merkmale
Kiepe Seilzugnotschalter Typ SEG werden gemäß den Anforderungen der EN 620 sowie BGI 710 und in Übereinstimmung mit der DIN EN ISO 13850 als beidseitig zu betätigende Not-Halt- Geräte als ergänzende Schutzmaßnahme an Gurtförderanlagen eingesetzt. Die Geräte sind für den Außeneinsatz und bei großen Änderungen der Umgebungstemperatur geeignet. Mit dem funktional abgestimmten Reißleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 2 x 125 m ausgelöst werden. Kiepe Seilzugnotschalter Typ SEG sind konform zur Maschinenrichtlinie 2006/42/EG und UKCA Konformität liegt vor. Sie dürfen nur in Steuerstromkreisen eingesetzt werden. Im SEG-Grauguss-Gehäuse ist Platz für bis zu 3 gleichzeitig schaltende Öffner- und Schließerkontakte und standardmäßig mit einem Druckausgleich ausgestattet. Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen können die Seilzugnotschalter Typ SEG in Sicherheitskreisen gemäß DIN EN ISO 13849 bis Performance Level d (PLd) eingesetzt werden.
Korrosiv
- Pulver
- Bedingt geeignet
- Kies
- Geeignet
- Geröll
- Geeignet
Nicht korrosiv
- Pulver
- Geeignet
- Kies
- Geeignet
- Geröll
- Geeignet

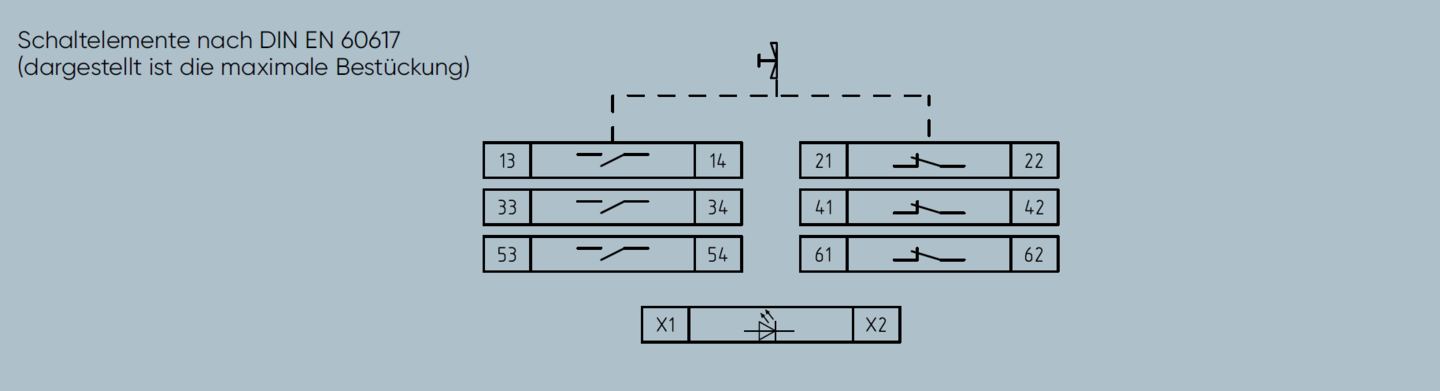

Die Betätigung des Seilzugnotschalters erfolgt mittels Reißleine 1 , die am roten Auslösehebel beidseitig symmetrisch angeschlossen wird. Die Schalteinrichtung des Seilzugnotschalters wirkt formschlüssig und wird durch eine Sprungfunktion unterstützt. Dabei werden bis zu drei Schließer- und Öffnerkontakte gleichzeitig betätigt und es kann ein Kreuzvergleich der Kontakte von einer externen Steuerung durchgeführt werden. Das Not-Halt-Signal wird nach dem Ruhestromprinzip mit zwangsbetätigten Öffnern ausgeführt. Nach dem Auslösen der Not-Halt-Funktion verriegelt die Schalteinrichtung in der Ausschaltstellung „0“. Durch Betätigung des Rückstellhebels in Schaltposition „1“ sind die Schaltkontakte wieder aktiv und die Förderanlage wird für das Wiedereinschalten vorbereitet.
Hinweis Die Rückstellung des Seilzugnotschalters darf kein Anlaufen der Förderanlage bewirken.
| Bezeichnung | Seilzugnotschalter Typ SEG – Not-Halt-Gerät mit Verrastfunktion |
|---|---|
| Betätigungsart | Bidirektional (zweiseitig wirkend) |
| Erfüllte Vorschriften | DIN EN 60947-5-5; IEC 60947 -5-5 |
| Geeignet für | Steuerkreise nach DIN EN 60204 -1 |
| Gehäuse | Grauguss |
|---|---|
| Beschichtung | PU 2K - Lack Gehäuse gelb (RAL 1004), Auslösehebel rot (RAL 3000), Rückstellhebel blau (RAL 5010) |
| Befestigung | 2 x M10 |
| Installationslänge der Reißleine (max.) | 2 x 125m (abhängig von der Auslegung der externen Zugfedern und der max. Temperaturschwankung) |
| Betätigungskraft | 30 N ± 10 N |
| Gewicht | 4.9 kg |
| Schaltsystem | bis zu 3 Schließer- und 3 Öffnerkontakte; zwangsöffnend (gemäß EN 60947-5-1) |
|---|---|
Leitungseinführung (im Lieferumfang enthalten) | 2 x M25 x 1,5; mit roter Transportsicherung verschlossen (1x Kabelverschraubung; Dichtbereich Ø 11mm bis Ø 16mm; 1x Verschlussschraube) |
| Gebrauchskategorie | AC-15: 230 V / 6 A DC-13: 125 V / 0,8 A DC-13: 24 V / 2 A |
| Anschlussleitungsquerschnitt (max.) | 2.5 mm2 |
| Schutzleiteranschluss | Schutzklasse I / Schutzerdung |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 2.5 kV, Verschmutzungsgrad 3 |
| Thermischer Dauerstrom Ith | 16 A |
| Zulässige Umgebungstemperatur | – 25 °C ...+70 °C |
|---|---|
| Gehäuseschutzart (nach EN 60529) | IP66 / IP67 |
| Sicherheitsklassifizierung (abhängig von Systemarchitektur) | DIN EN ISO 13849 -1 (bis PLd) DIN EN 62061 (bis SIL 2) | |
|---|---|---|
| Elektrische Zuverlässigkeit | bei DC-13: 24 V / 2 A bei AC-15: 230 V / 6 A | B10d > 25.000 Zyklen B10d > 25.000 Zyklen |

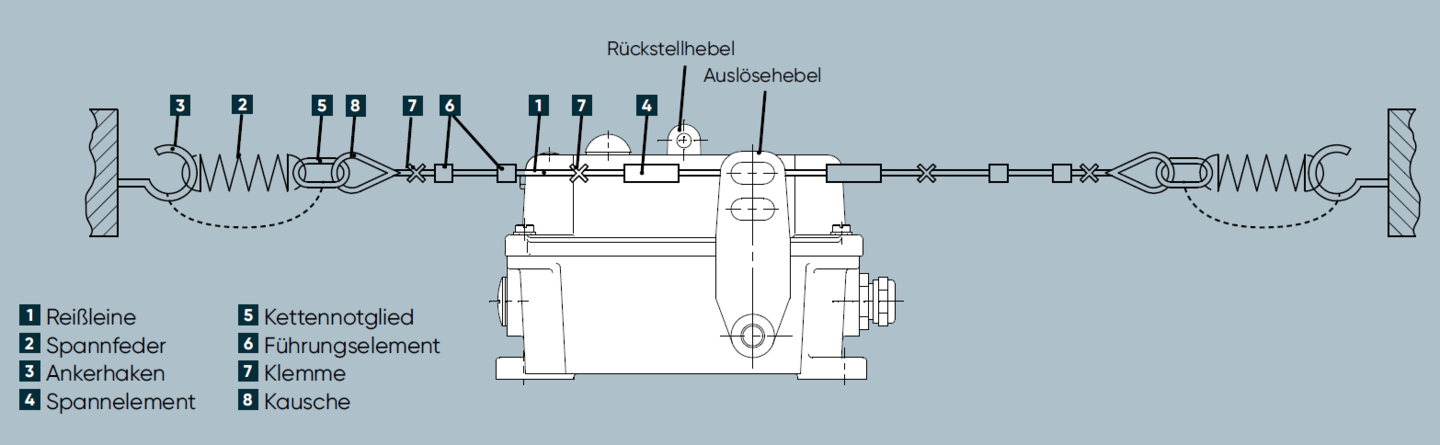

Seilzugnotschalter vom Typ SEG werden mit je 2 M10 Schrauben auf der Unterkonstruktion in Einbaulage mittig zwischen den Ankerhaken 3 des Reißleinensystems (siehe Montageschema) befestigt. Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung, direkt an den Anschlussverschraubungen der Schaltelemente. Die Reißleine [1] wird mit Spannfedern [2] zwischen den Ankerhaken [3] gespannt und am Auslösehebel befestigt. Nach der Justage der Spannfedern [2] müssen Betätigungskraft und Betätigungsweg zum Auslösen des Schalters auf Übereinstimmung mit den vorgeschriebenen Anforderungen geprüft und eingehalten werden.
Hinweis Die Zugfedern sind für Seilsysteme mit Kiepe-Geräten bei empfohlenen Temperaturänderungen in einer geraden Installation ausgelegt. Abweichungen davon können eine andere Federkonstruktion oder eine angepasste Federspannung zur Drahtbrucherkennung erforderlich machen.
Varianten
| Name | Bestellnr. | Gewicht | Kontakte Ö S W | Druckausgleich | Signalleuchte LED |
|---|---|---|---|---|---|
| SEG 001 | 91.056 400.001 | 5.2 kg / 1 Stück | 1 1 | Verfügbar | |
| SEG 002 | 91.056 400.002 | 4.9 kg / 1 Stück | 2 2 | Verfügbar | |
| SEG 003 | 91.056 400.003 | 5 kg / 1 Stück | 3 3 | Verfügbar | |
| SEG 004 | 91.056 400.004 | 5.1 kg / 1 Stück | 1 1 | Verfügbar | AC/DC 230 V |
| SEG 005 | 91.056 400.005 | 5.2 kg / 1 Stück | 2 2 | Verfügbar | AC/DC 230 V |
| SEG 124 ohne Kabelverschraubung u. Verschlüsse | 91.056 400.124 | 4.2 kg / 1 Stück | 2 (Au) 2 (Au) | Verfügbar | |
| SEG 211 mit 2-Draht Busmodul | 91.056 400.211 | 5.4 kg / 1 Stück | 2 1 (Au) 1 belegt | Verfügbar | |
| SEG 431 mit 2-Draht Safebus-Modul, (-40°C) | 5.5 kg / 1 Stück | 1 (Au) 1 belegt | Verfügbar |
